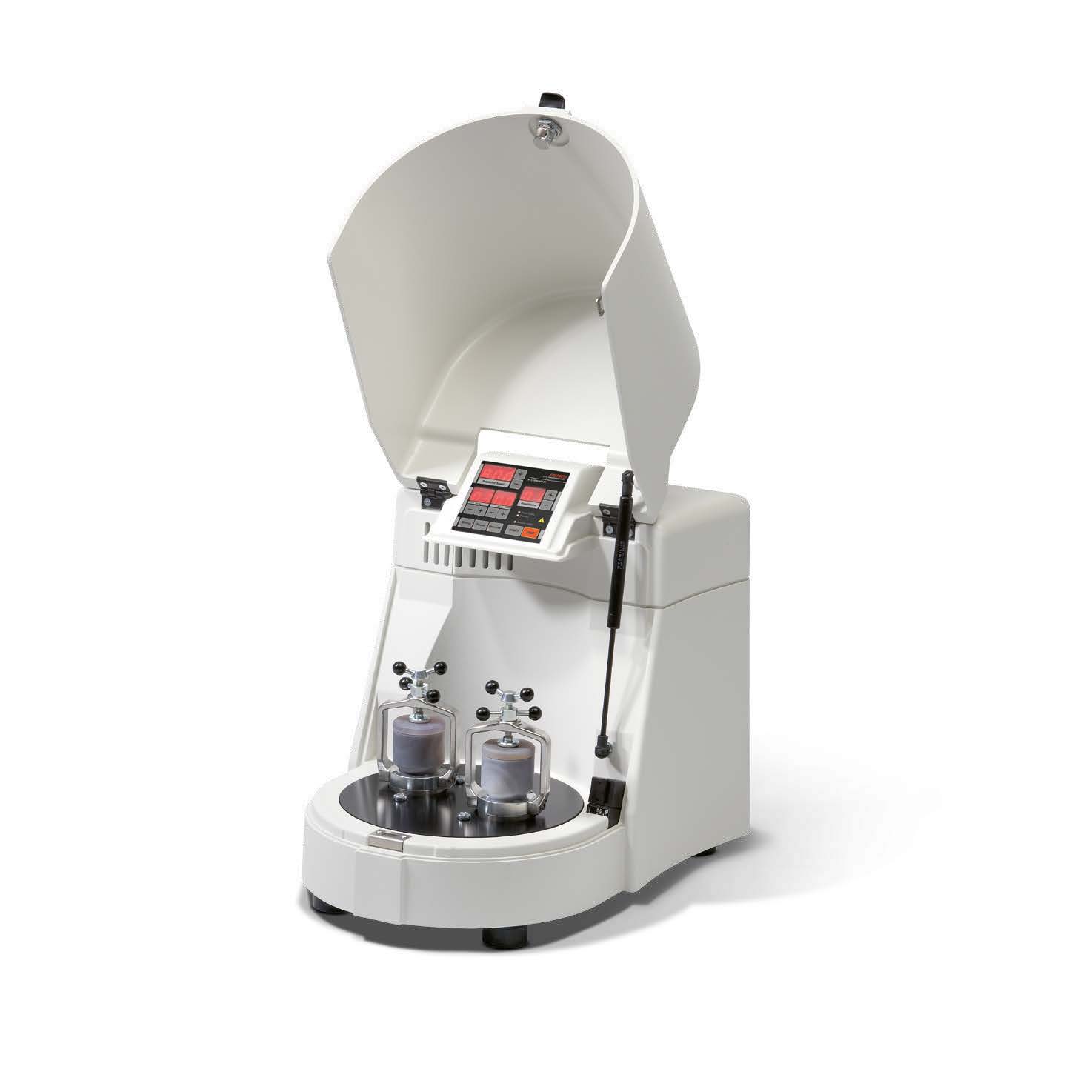

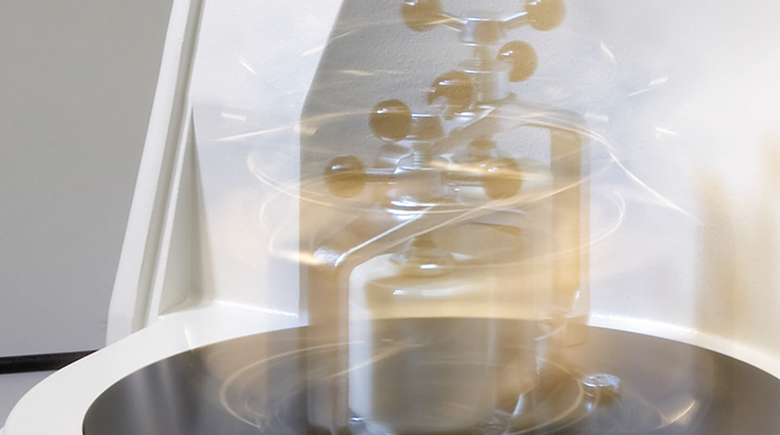

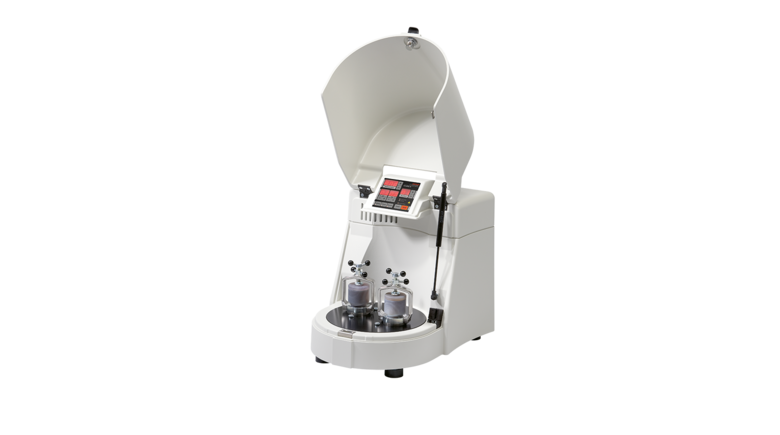

P - 7 - Planetový mikromlýnek
Výrobce: Fritsch GmbH Kód zboží: 07.4000.00
P - 7 je vysoce výkonný planetový kulový mlýn se dvěma pracovními pozicemi. Je ideální pro rychlé, rovnoměrné a extrémně jemné rozmělňování velmi malých vzorků až po koloidní jemnost tvrdých, středně tvrdých, křehkých a vlhkých vzorků. V závislosti na požadované konečné jemnosti lze mletí provádět za sucha nebo v suspenzi. Kromě drcení lze planetový kulový mlýn použít pro míchání a homogenizaci emulzí a past.
224 320 Kč
Cena bez DPH

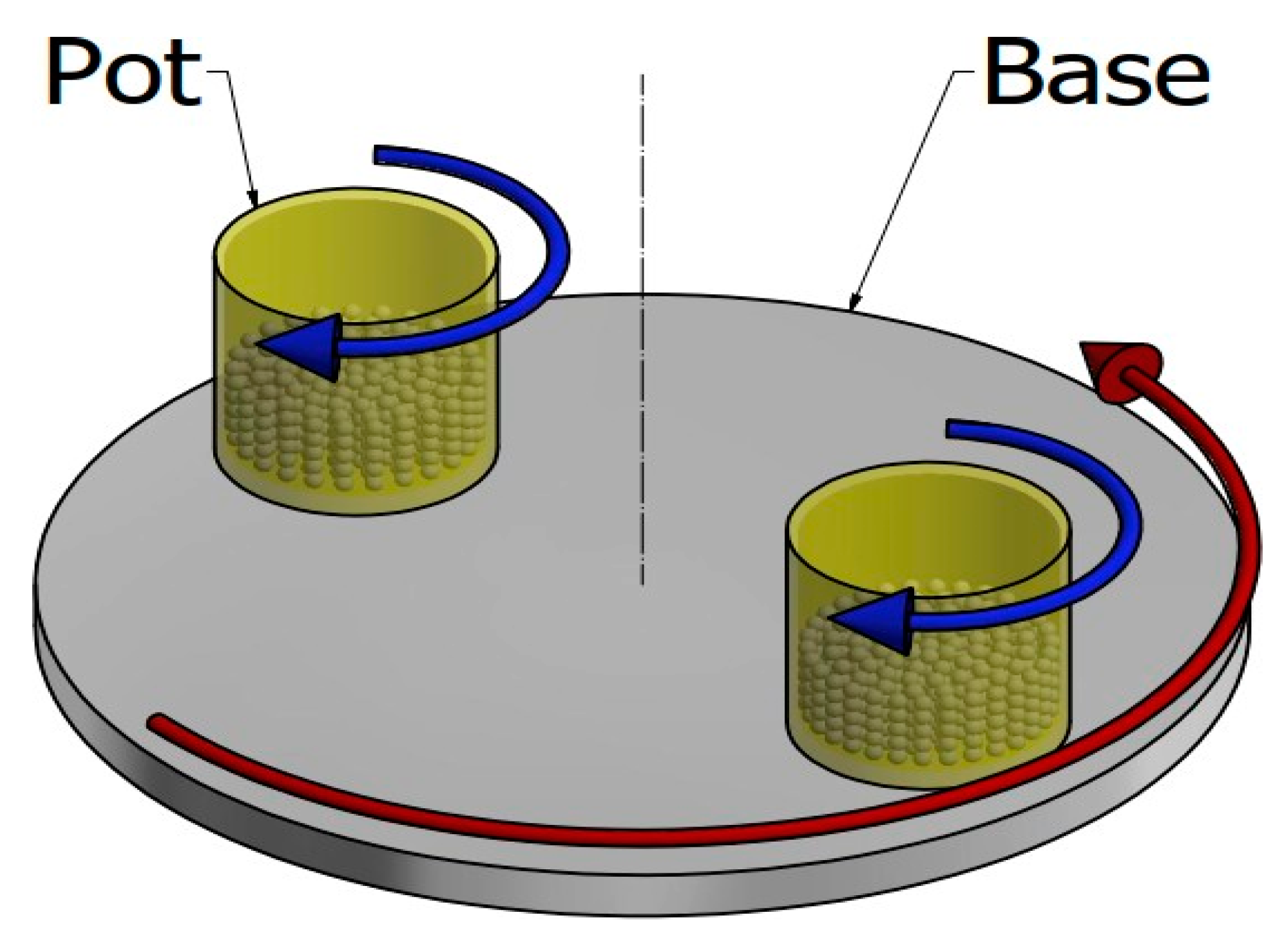

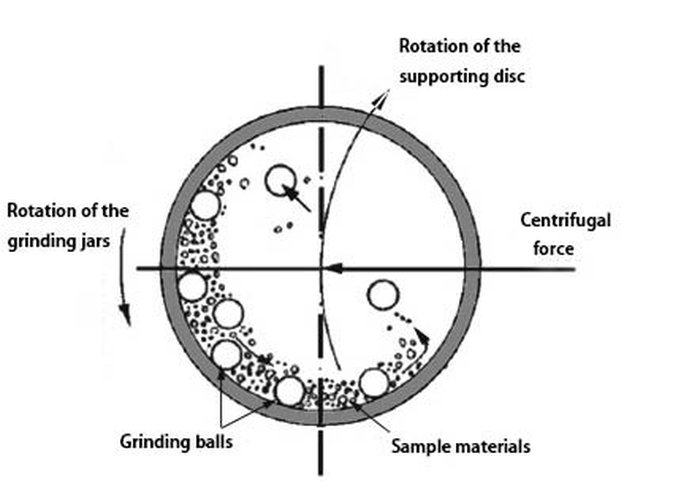

PRINCIP PLANETOVÉHO MLETÍ
Mlecí nádoba (pot) je umístěna na okraji hlavního disku (base – sun disk) planetového kulového mlýnu. Směr pohybu hlavního disku je opačný než pohyb mlecích nádob. Během otáčení na kuličky působí silné odstřediví síly. Mlýn má vysokých mlecí výkon. Lze dosáhnout submikronových výsledků.
PŘÍKLADY APLIKACÍ
| OBORY | VZORKY |
| Geologie a mineralogie | kameny, písek, horniny, materiály |
| Keramika | porcelán, slinutá keramika, jíl, pálená hlína |
| Chemie | pesticidy, hnojiva, soli, anorganické a organické materiály |
| Biologie | rostliny, listy, lyofilizované vzorky |
| Farmacie | oftalmologické látky, gely, krémy, extrakty, léky, pasty, dražé, tablety |
| Metalurgie | rudy, slinování |
| Materiálová technologie | pigmenty, vzácný materiál, nové materiály, slitiny, mechanické slitiny |
| Příprava vzorku pro analytické aplikace | Spektroskopie, X-Ray, chromatografie |
Doporučené a minimální množství kuliček na jednu misku
| Mlecí miska | 12 ml | 20 ml | 45 ml | 80 ml | 250 ml | 500 ml |
| Množství vzorku | 0,5 - 5 ml | 1 - 9 ml | 3 - 20 ml | 10 - 30 ml | 30 - 125 ml | 80 - 225 ml |
| Průměr kuliček | ||||||
| 5 mm | 50 | 80 | 180 | 250 | 1200 | 2000 |
| 10 mm | 6 | 10 | 18 | 25 | 50 | 100 |
| 15 mm | 7 | 10 | 45 | 70 | ||
| 20 mm | 5 | 15 | 25 | |||
| 30 mm | 6 | 8 | ||||
| 40 mm | 4 |
Pro kuličky průměru 3 mm a menší. Doporučené množství kuliček na misku v gramech
| Mlecí miska | 12 ml | 20 ml | 45 ml | 80 ml | 250 ml | 500 ml |
| Množství vzorku | 0,5 - 5 ml | 1 - 9 ml | 3 - 20 ml | 10 - 30 ml | 30 - 125 ml | 80 - 225 ml |
| Materiál | ||||||
| Zirconium oxide | 20 g | 30 g | 70 g | 100 g | 400 g | 800 g |
| Nerez / tvrzená ocel | 30 g | 40 g | 90 g | 150 g | 500 g | 1100 g |
| Wolframkarbid tvrdokov | 50 g | 80 g | 200 g | 300 g | 1000 g | 2100 g |
Vložené množství kuliček by nemělo být menší, než uvedené doporučené množství. Množství kuliček se však může zvyšovat dle vlastností a chování mletého materiálu.
Technické údaje
| Pracovní princip | ráz + tření mlecích koulí na stěnu misky |
|---|---|
| Mlecí princip | planetový pohyb mlecích misek |
| Optimální typ vzorků | tvrdý, středně tvrdý, měkký, křehký, houževnatý, vlhký |
| Mlecí nástroje | mlecí misky a mlecí kuličky |
| Materiál mlecích nástrojů | achát, sinterkorund, siliciumnitrid-syalon, zirkonoxid, tvrzená nerezová ocel, tvrdokov-wolframkarbid |
| Pracovní pozice | 2 (max. počet vzorků 2) |
| Velikost mlecích misek | 12, 45 ml |
| Velikost mlecích kuliček | 0,1 - 15 mm |
| Max. vstupní velikost (závisí na mat.) | 5 mm |
| Min. množství vzorku | 0,5 ml |
| Max. množství vzorku | 40 nl |
| Konečná jemnost | < 1 µm |
| Doba mletí | 3 min. |
| Mlecí proces | suchý/mokrý |
| Mletí v inertním plynu | možno jen v glove boxu |
| Při přehřátí motoru se aktivuje tepelný vypínač | ne |
| Nastavitelný počet otáček (hlavní disk) | 100 - 800 rpm |
| Poměr otáčení | 1 : -2 |
| Programovatelný | ano |
| Nastavitelný čas mletí | ano - sekundy/minuty/ hodiny |
| Možnost nastavení přerušovaní mletí v programu | ano - funkce PAUSE |
| Možnost nastavení směru otáček v programu | ano – funkce REVERSE |
| Při přetížení mlýnku se automaticky sníží rychlost mletí | ano – funkce OVERLOAD |
| Bezpečnostní uzamknutí misky v pozici | ano - Safe-Lock |
| Elektro specifikace | 200-240 V/1~, 50 – 60 Hz, 880 Watt |
| Hmotnost | 35 kg |
| Rozměry | 37 x 53 x 50 cm |
Ceník
| Obj. číslo | Název | Cena bez DPH |
|---|---|---|
| 07.4000.00 | P - 7 Přístroj bez mlecích misek a kuliček, včetně upínacího systému |
224 320 Kč |
Příslušenství

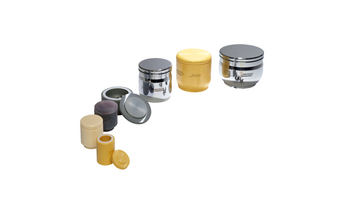

Mlecí misky 45 ml s víkem a těsněním
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.7050.00 | Mlecí miska 45 ml, achát | Na dotaz |
|

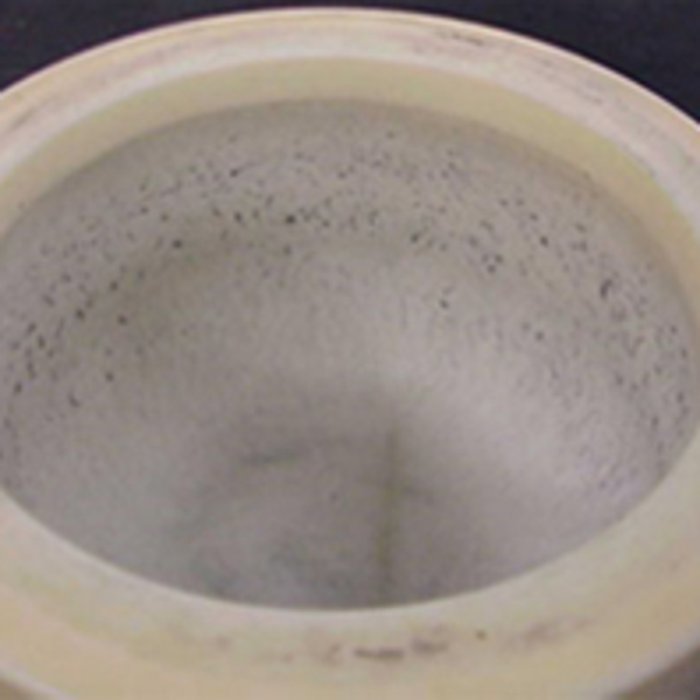

50.7060.00 | Mlecí miska 45 ml, sintered corundum (99.7 % Al2O3) | 33 670 Kč |
|
50.7110.00 | Mlecí miska 45 ml, zirconium oxide | 65 230 Kč |
|
50.7090.00 | Mlecí miska 45 ml, tvrzená nerezová ocel | 21 820 Kč |
|
50.7080.00 | Mlecí miska 45 ml, wolframkarbid tvrdokov | 80 270 Kč |
|
50.7310.00 | Mlecí miska 45 ml, silicon nitride | 40 850 Kč |
|

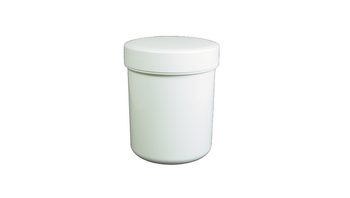

50.7200.00 | Mlecí miska 45 ml, polypropylene jednoúčelová miska | 170 Kč |
|

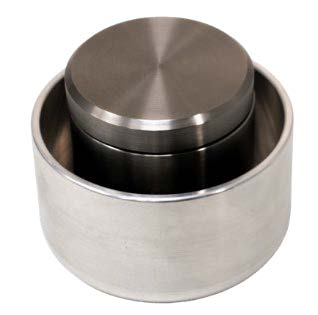

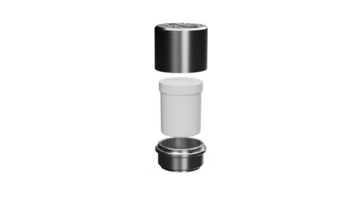

07.3280.13 | Miskový adapter pro jednoúčelovou misku | 4 050 Kč |
|
50.7250.20 | Náhradní těsnící kroužek PTFE 50/40 mm pro všechny misky o objemu 45 ml | 140 Kč |
Mlecí misky 12 ml s víkem a těsněním
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.5050.00 | Mlecí miska 12 ml, achát | Na dotaz |
|
50.5060.00 | Mlecí miska 12 ml, sinterkorund (99.7 % Al2O3) | 24 730 Kč |
|
50.5110.00 | Mlecí miska 12 ml, zirconoxid | 38 340 Kč |
|
50.5090.00 | Mlecí miska 12 ml, tvrzená nerezová ocel | 14 550 Kč |
|
50.5080.00 | Mlecí miska 12 ml, wolframkarbid | 45 520 Kč |
|
50.5310.00 | Mlecí miska 12 ml, silicon nitride | 29 050 Kč |
|
|
50.5250.20 | Náhradní těsnící kroužek PTFE 37/26 mm pro všechny misky o objemu 12 ml | 140 Kč |

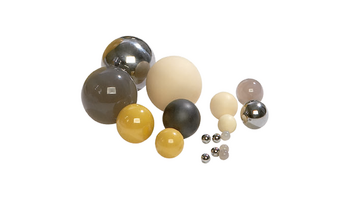

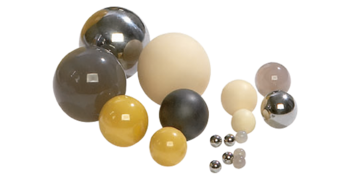

Mlecí kuličky pr. 15 mm pro mlecí misky 45 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0150.05 | Mlecí kulička pr. 15 mm, achát leštěný | 650 Kč |
|
55.0150.06 | Mlecí kulička pr. 15 mm, sintered corundum (99.7 % Al2O3) | 1 080 Kč |
|
55.0150.27 | Mlecí kulička pr. 15 mm, zirconium oxide | 2 320 Kč |
|
55.0150.09 | Mlecí kulička pr. 15 mm, tvrzená nerezová ocel | 120 Kč |
|
55.0150.08 | Mlecí kulička pr. 15 mm, wolframkarbid tvrdokov | 2 810 Kč |
|
55.0150.31 | Mlecí kulička pr. 15 mm, silicon nitride | 1 490 Kč |
Mlecí kuličky pr. 10 mm pro mlecí misky 45 ml, 12 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0100.05 | Mlecí kulička pr. 10 mm, achát leštěný | 270 Kč |
|
55.0100.06 | Mlecí kulička pr. 10 mm, sintered corundum (99.7 % Al2O3) | 570 Kč |
|
55.0100.27 | Mlecí kulička pr. 10 mm, zirconium oxide | 1 030 Kč |
|
55.0100.09 | Mlecí kulička pr. 10 mm, tvrzená nerezová ocel | 60 Kč |
|
55.0100.08 | Mlecí kulička pr. 10 mm, wolframkarbid tvrdokov | 1 000 Kč |
|
55.0100.31 | Mlecí kulička pr. 10 mm, silicon nitride | 510 Kč |
Mlecí kuličky pr. 5 mm pro mlecí misky 45 ml, 12 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0050.05 | Mlecí kulička pr. 5 mm, achát leštěný (100 ks váha asi 17 g) | 160 Kč |
|
55.0050.06 | Mlecí kulička pr. 5 mm, sintered corundum (99.7 % Al2O3), (100 ks váha asi. 48 g) | 50 Kč |
|
55.0050.27 | Mlecí kulička pr. 5 mm, zirconium oxide (100 ks váha asi. 38 g) | 50 Kč |
|
55.0050.09 | Mlecí kulička pr. 5 mm, tvrzená nerezová ocel (100 ks váha asi. 52 g) | 40 Kč |
|
55.0050.08 | Mlecí kulička pr. 5 mm, wolframkarbid tvrdokov (100 ks váha asi. 97 g) | 220 Kč |
|
55.0050.31 | Mlecí kulička pr. 5 mm, silicon nitride (100 ks váha asi. 48 g) | 120 Kč |
Mlecí kuličky menší než 3 mm (cena za balení po 100g) pro mlecí misky45 ml, 12 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0030.27 | Mlecí kulička pr. 3 mm, zirkonoxid | 4 370 Kč |
|
55.0020.27 | Mlecí kulička pr. 2 mm, zirkonoxid | 4 370 Kč |
|
55.0015.27 | Mlecí kulička pr. 1,5 mm, zirkonoxid | 4 370 Kč |
|
55.0010.27 | Mlecí kulička pr. 1 mm, zirkonoxid | 4 370 Kč |
|
55.0005.27 | Mlecí kulička pr. 0,5 mm, zirkonoxid | 4 370 Kč |
|
55.0001.27 | Mlecí kulička pr. 0,1 mm, zirkonoxid | 9 750 Kč |
|
55.0030.09 | Mlecí kulička pr. 3 mm, tvrzená nerezová ocel | 2 590 Kč |
|
55.0010.09 | Mlecí kulička pr. 1 mm, tvrzená nerezová ocel | 9 370 Kč |
|
55.0030.08 | Mlecí kulička pr. 3 mm, wolframkarbid | 16 120 Kč |
|
55.0016.08 | Mlecí kulička pr. 1,6 mm, wolframkarbid | 16 120 Kč |
|
55.0006.08 | Mlecí kulička pr. 0,6 mm, wolframkarbid | 16 120 Kč |

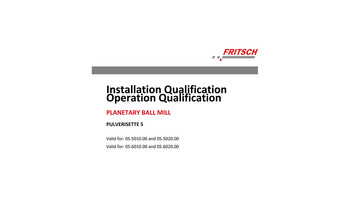

Dokumentace
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
96.0220,00 | Certifikát IQ/OQ dokumentace | 12 720 Kč |
