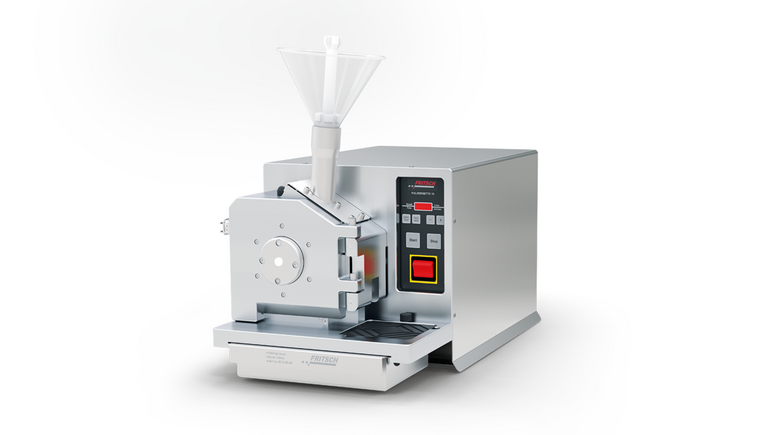

Mlýn střižný P-19 - Univerzální
Výrobce: Fritsch GmbH Kód zboží: 19.3xx0.00
Univerzální střižný mlýn s nastavitelnými otáčkami 50–700 ot/min pro výkonné drcení nebo 300–3000 ot/min pro jemné drcení.
321 700 Kč
Cena bez DPH
Univerzální střižný mlýn FRITSCH P-19 zpracuje vstupní materiál až 70 × 80 mm s průchodností až 60 l/h. Podle provedení nabízí nízké otáčky s vysokým točivým momentem pro výkonné drcení tvrdých a houževnatě elastických vzorků, nebo vysoké otáčky pro jemné drcení suchých, měkkých až středně tvrdých materiálů. Slámu, fólie a podobné materiály lze podávat v celé jejich délce bez další přípravy.
Provedení
50–700 ot/min pro výkonné drcení
Variabilní nastavení otáček v krocích po deseti mezi 50 a 700 ot/min a točivý moment až 67 Nm umožňují díky kombinaci nízké řezné rychlosti a extrémních řezných sil velmi výkonné drcení. P-19 drtí tvrdé, houževnatě elastické vzorky s maximální velikostí vstupního materiálu 70 × 80 mm a průchodností 60 l/h. Zároveň je ideálním řešením pro všechny případy, kdy je třeba zabránit např. tepelnému poškození, ztrátě vysoce těkavých látek nebo nadměrně jemnému namletí.
300–3000 ot/min pro jemné drcení
Díky variabilnímu nastavení otáček v krocích po stovkách mezi 300 a 3000 ot/min můžete jemně doladit proces drcení pro každý vzorek ve velmi široké škále aplikací. Vysokorychlostní univerzální střižný mlýn P-19 s točivým momentem až 30 Nm drtí suché, měkké až středně tvrdé vzorky, vláknité materiály a plasty se spolehlivými a reprodukovatelnými výsledky, s maximální velikostí vstupního materiálu 70 × 80 mm a průchodností až 60 l/h. Díky čistému designu se P-19 snadno čistí a nabízí spolehlivou ochranu před křížovou kontaminací.
Princip mletí
Velikost částic vzorku se zmenšuje řezným a střižným účinkem. Vzorek padá do mlecí komory, kde je řezán a stříhán mezi břity rotoru a tří statorů uchycených v mlecí komoře. Doba zdržení materiálu v mlecím prostoru je velmi krátká – jakmile je materiál jemnější než otvory nasazeného spodního síta, propadne a shromáždí se v záchytné nádobě.
Pro ještě vyšší mlecí výkon lze k mlýnu připojit sací cyklon. Cyklon vytváří podtlak v mlecí komoře, a tím výrazně zlepšuje propad částic jemnými síty, a to i u komplikovaných vzorků, které mohou být olejnaté nebo mít elektrostatický náboj. Při použití cyklonu se také ochlazují rotor a statory a průběžně se čistí celá mlecí komora.
Vlastnosti
- Definovaná konečná jemnost díky vyměnitelným sítovým kazetám 0,1–20 mm (k dispozici jsou i další velikosti sít)
- Sběrná nádoba 0,25–60 l
- Optimalizovaný Clean Design pro maximálně snadné čištění
- Praktické ovládání přímo na předním panelu
- Zvenku nastavitelná řezná mezera
- Bezúdržbový třífázový motor s frekvenčním měničem
- Jednofázové verze s bezúdržbovým třífázovým frekvenčním měničem
- Dvojité kuželové ložisko rotoru pro dlouhou životnost
- Různé rotory pro multifunkční použití
- Vyměnitelné nože rotoru a pevné nože pro dlouhodobou kvalitu
- Labyrintová těsnění z nerezové oceli odolná proti opotřebení na obou stranách rotoru – na hřídeli a ve víku
- Různé násypky pro dlouhé a sypké materiály a různé chráněné trychtýře s posunovačem vzorků
- Optimální proudění vzduchu pro rychlé drcení a ochranu před ucpáváním
- Odsávání vzorků s cyklony FRITSCH
- Rozsáhlé příslušenství pro zjednodušení každodenní práce
Příklady aplikací
| Plasty a textilie | Plasty, guma, fólie, kůže, tkaniny, vlákna |
| Zemědělství a lesnictví | Dřevo, listy, kořeny, krmiva, obilí, zrno, rašelina, tabák, sláma |
| Životní prostředí | Papír, lepenka, TAP, komunální odpad, kompozity |
| Konopí | Rostliny, květy |
| RoHS | LCD sklo mobilních telefonů, desky plošných spojů |
| Analytika | Uhlí, kosti, rohy, dražé, tablety, korek, léčiva |
| Konstrukční materiály | TAP |
| Chemie | Heterogenní směsi materiálů |
| Potraviny | Kukuřice, slad, těstoviny, rostliny, koření, sušené maso |

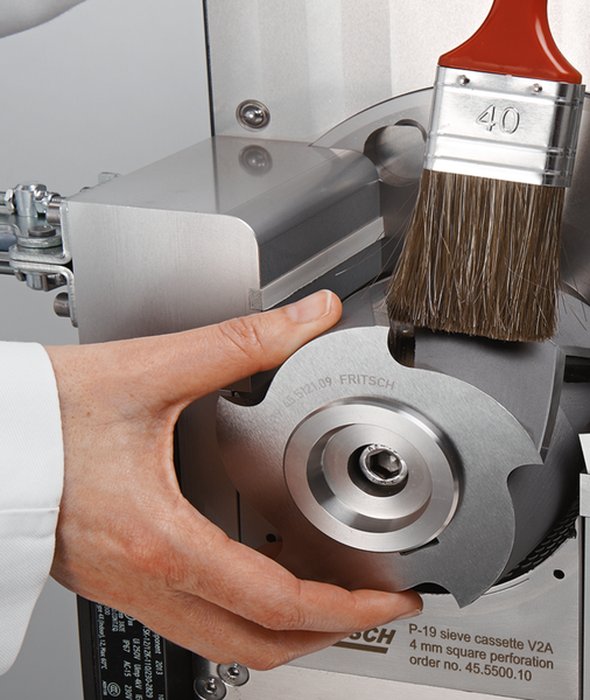

Bezkonkurenčně snadné čištění
Zatímco u jiných mlýnů ještě utahujete šrouby, střižný mlýn FRITSCH je již čistý. Několika jednoduchými pohyby lze otevřít celou mlecí komoru a rotor i sítovou kazetu vyjmout bez nářadí. Kryt a víko lze zcela vyklopit a víko mlecí komory lze kompletně vyjmout z pantů. Výsledkem je zcela otevřená prázdná mlecí komora s minimálním mrtvým prostorem pro snadné a rychlé čištění a spolehlivou ochranu před křížovou kontaminací.

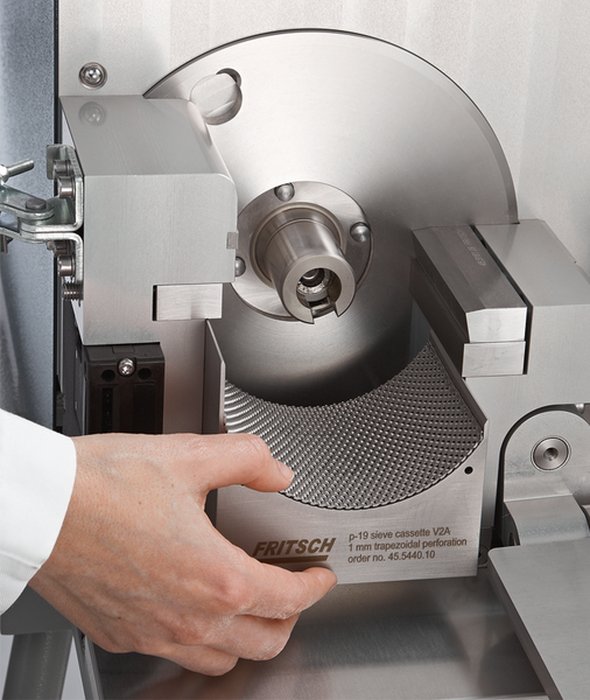

- Sítové kazety se čtvercovou perforací z nerezové oceli 316L pro všechny modely jsou svařovány laserem a díky menšímu mrtvému prostoru se výrazně snadněji čistí
- Odnímatelná labyrintová těsnění odolná proti opotřebení pro rychlé čištění beze zbytků
- Labyrintová těsnění z nerezové oceli na obou stranách rotoru, na hřídeli a ve víku, nabízejí účinnou ochranu proti kontaminaci bez dalšího tepelného působení na vzorky
Drcení se suchým ledem a kapalným dusíkem
Díky promyšlené konstrukci přístroje a použitým materiálům není problém drtit předchlazené materiály nebo vzorky zkřehlé kapalným dusíkem. Zlepšené vlastnosti drcení umožňují efektivně zpracovat i lepkavé, houževnatě elastické nebo teplotně citlivé materiály se suchým ledem nebo po předchozím zkřehnutí vzorku kapalným dusíkem.

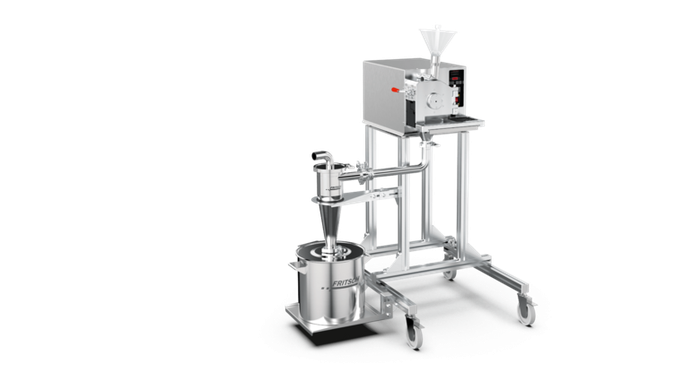

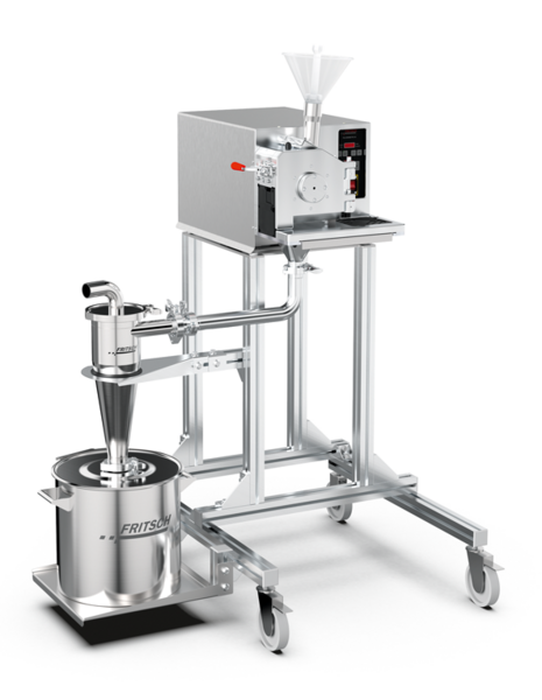

Odsávání vzorků cyklonovými separátory FRITSCH

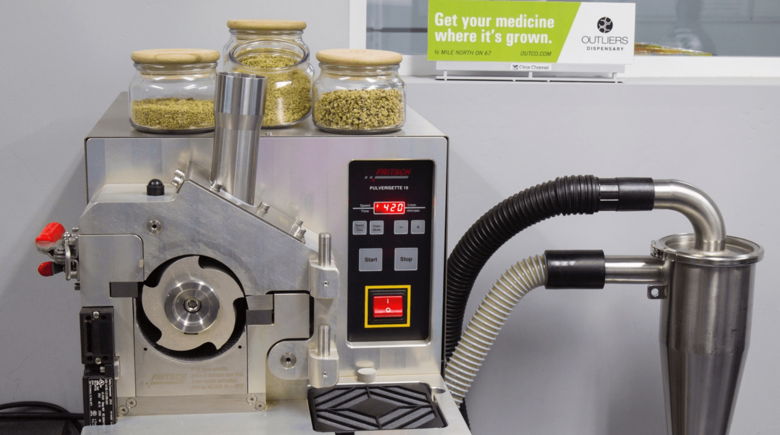

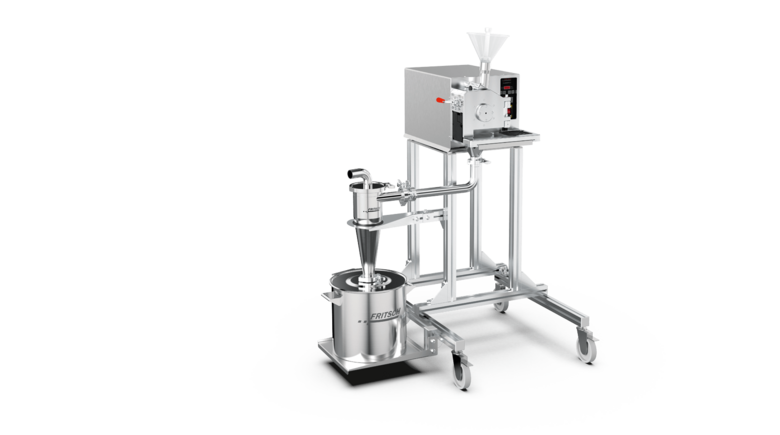

Univerzální střižný mlýn P-19 můžete zkombinovat s cyklonovým separátorem FRITSCH pro odsávání vzorků. Jeho silné proudění vzduchu usnadňuje podávání, zvyšuje průchodnost a snižuje tepelné zatížení vzorků. Zároveň umožňuje použít jemnější sítové kazety k dosažení vyšší konečné jemnosti, a to i u materiálů, které by se jinak obtížně jemně drtily. Výsledkem je obzvláště rychlé a efektivní drcení s minimálním tepelným zatížením, výrazně vyšší průchodnost a rychlé a snadné čištění.
Vysoce výkonný cyklonový separátor FRITSCH, kompletně vyrobený z nerezové oceli 316L, je nepostradatelný zejména v analytice, v potravinářském a farmaceutickém průmyslu a pro zpracování heterogenních směsí materiálů, např. v cementářském průmyslu. Speciálně pro odsávání malých množství vzorků je k dispozici kompaktní cyklonový separátor FRITSCH s malým objemem.
Pro potravinářský a farmaceutický průmysl
Univerzální střižný mlýn P-19 je k dispozici také v korozivzdorném provedení kompletně z nerezové oceli 316L, která je odolná vůči zásadám a kyselinám a splňuje směrnice potravinářského a farmaceutického průmyslu.
Pohodlná obsluha
Dobře navržený ovládací panel umožňuje snadný přístup ke všem funkcím včetně vypínače přímo na přední straně přístroje. Rychlost otáčení se nastavuje v krocích po deseti tlačítky plus/mínus a zobrazuje se na digitálním displeji.
Vybavení a příslušenství
Univerzální střižný mlýn P-19 se dodává bez násypky, sady řezacích nástrojů (rotoru a pevných nožů), sítové kazety, sběrné nádoby a stojanu. Různé násypky, sběrné nádoby, rotory s pevnými noži, sítové kazety a stojany z různých materiálů umožňují nakonfigurovat mlýn přesně pro vaši aplikaci.
Technické údaje
| Pracovní princip | Řezání - střih |
|---|---|
| Optimální typ vzorků | Středně tvrdý, měkký, křehký, houževnatý, vláknitý |
| Mlecí nástroje | Rotor s V-řeznými hranami a pevnými noži, rotor s vroubkovanými hranami, rotor s rovnými řeznými hranami a pevnými noži, kotoučový diskový frézovací rotor s vyměnitelnými břitovými destičkami a pevnými noži |
| Materiály mlecích nástrojů | Kalená nerezová ocel, tvrdokov, karbid wolframu, nástrojová ocel bez chrómu, nerezová ocel 316L, bezchromová ocel DC01 |
| Max. velikost vstupních částic | 70 x 80 mm |
| Max. mlecí výkon | 60 l/h |
| Konečná jemnost | 0,2 – 10 mm |
| Dávkování | Po dávkách/kontinuální |
| Periferní rychlost rotoru | 1,57 - 15,7 m/s |
| Hmotnost | 60 kg |
| Rozměry (š x h x v) | Namontovaný na stole nebo na nosném rámu 44 x 79 x 56 cm |
Ceník
| Obj. číslo | Název | Cena bez DPH |
|---|---|---|
| 19.3060.00 | P - 19 - Nastavitelné otáčky: 300 – 3 000 rpm 380-460 V/3 , 50-60 Hz, 5000 Watt |
333 900 Kč |
| 19.3020.00 | P - 19 - Nastavitelné otáčky: 300 – 3 000 rpm 200-240 V/1 , 50-60 Hz, 2350 Watt |
321 700 Kč |
| 19.3160.00 | P - 19 - Nastavitelné otáčky: 300 – 3 000 rpm 380-460 V/3 , 50-60 Hz, 5000 Watt |
712 200 Kč |
| 19.3120.00 | P - 19 - Nastavitelné otáčky: 300 – 3 000 rpm 200-240 V/1 , 50-60 Hz, 2350 Watt |
701 200 Kč |
| 19.3040.00 | P - 19 - Nastavitelné otáčky: 50 – 700 rpm 380-460 V/3 , 50-60 Hz, 2800 Watt |
333 400 Kč |
| 19.3000.00 | P - 19 - Nastavitelné otáčky: 50 – 700 rpm 200-240 V/1 , 50-60 Hz, 2350 Watt |
321 700 Kč |
| 19.3140.00 | P - 19 - Nastavitelné otáčky: 50 - 700 rpm 380-460 V/3 , 50-60 Hz, 2800 Watt |
712 200 Kč |
| 19.3100.00 | P - 19 - Nastavitelné otáčky: 50 - 700 rpm 200-220 V/3, 60 Hz, 2650 Watt |
701 200 Kč |
Příslušenství
Násypky
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

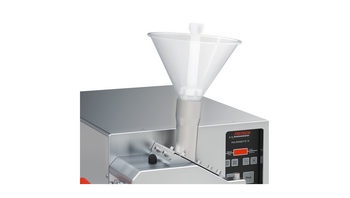

19.1550.00 | Standardní násypka na dlouhé a objemné vzorky - trychtýř | 28 900 Kč |
|

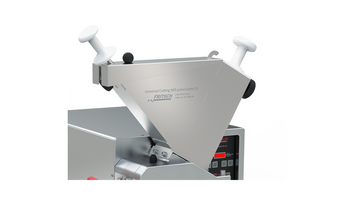

19.1850.00 | Násypka s protláčecím hranolem | 42 600 Kč |
|
19.1867.00 | Násypka 2 litry s protláčecím hranolem, nerez 316L | 64 100 Kč |
|

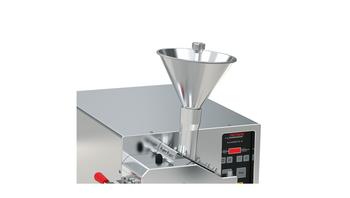

19.1559.00 | Násypka pro dlouhé a objemné vzorky, nerez 316L | 56 800 Kč |

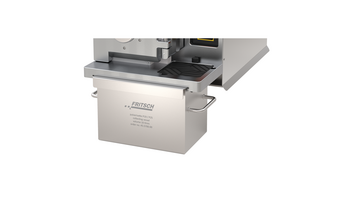

Sběrné nádoby
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

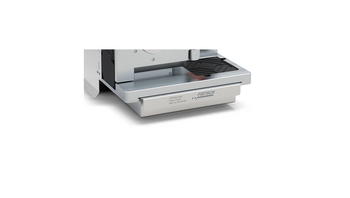

45.5730.00 | Sběrná nádoba 3 litry | 11 000 Kč |
|
45.5700.00 | Sběrná nádoba 10 litrů | 20 400 Kč |
Mlecí-řezací soupravy
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

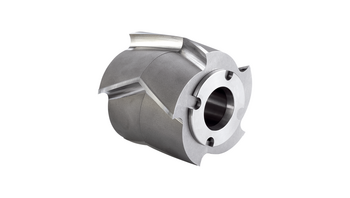

45.5100.00 | Standard rotor s V-noži a protinoži z tvrzené nerezové ocele | 69 700 Kč |
|

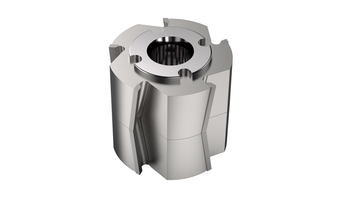

45.5370.00 | Rotor s V-noži a protinoži z tvrdokovu (wolframkarbid+kobalt) | 96 100 Kč |
|

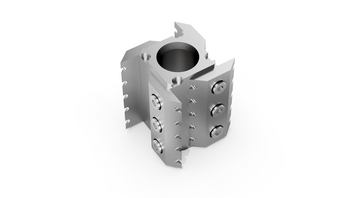

45.5192.00 | Rotor s vroubkovanými okraji. S přímými noži a protinoži z tvrzené nerezové ocele 1.4112 | 71 700 Kč |
|
45.5198.00 | Rotor s vroubkovanými okraji. S přímými noži a protinoži z tvrzené nerezové ocele 316L | 77 900 Kč |
|

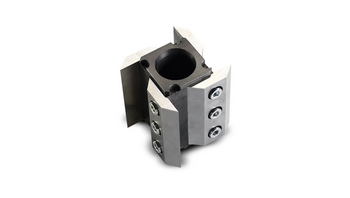

45.5185.00 | Rotor s přímými noži a protinoži z tvrzené nerezové ocele | 66 700 Kč |
|
45.5199.00 | Rotor s přímými noži a protinoži z nerezové ocele 316L | 69 700 Kč |
|
45.5200.00 | Diskový rotor s vyměnitelnými břity tvrdokovu (wolframkarbid+kobalt) | 93 600 Kč |
|

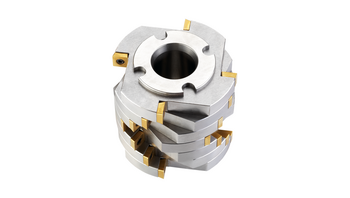

45.5201.00 | Rotor kotoučové frézy s velkými komorami na třísky, vyměnitelné břitové destičky a pevné noze z tvrdokovu (wolframkarbid+kobalt) | 93 600 Kč |

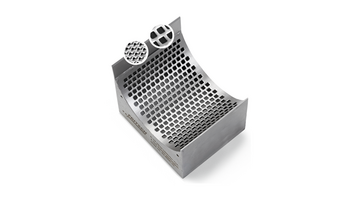

Síta nerez 316L
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
45.5400.10 | Kazeta se sítovou vložkou nerez 316L, 0,1 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5402.10 | Kazeta se sítovou vložkou nerez 316L, 0,15 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5405.10 | Kazeta se sítovou vložkou nerez 316L, 0,2 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5410.10 | Kazeta se sítovou vložkou nerez 316L, 0,25 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5415.10 | Kazeta se sítovou vložkou nerez 316L, 0,3 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5420.10 | Kazeta se sítovou vložkou nerez 316L, 0,5 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5430.10 | Kazeta se sítovou vložkou nerez 316L, 0,75 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5440.10 | Kazeta se sítovou vložkou nerez 316L, 1 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5450.10 | Kazeta se sítovou vložkou nerez 316L, 1,5 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5460.10 | Kazeta se sítovou vložkou nerez 316L, 2 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5495.10 | Kazeta se sítovou vložkou nerez 316L, 2 mm čtvercové otvory | 9 400 Kč |
|
45.5501.10 | Kazeta se sítovou vložkou nerez 316L, 4 mm čtvercové otvory | 9 400 Kč |
|
45.5513.10 | Kazety se sítovou vložkou nerez 316L, 6 mm čtvercové otvory | 9 400 Kč |
|
45.5514.10 | Kazety se sítovou vložkou nerez 316L, 8 mm čtvercové otvory | 9 400 Kč |
|
45.5515.10 | Kazety se sítovou vložkou nerez 316L, 10 mm čtvercové otvory | 9 400 Kč |
Doplňky pro mletí bez chromu (chromium-free milling)
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
45.5112.00 | Standard rotor s pevnými V-noži | 82 900 Kč |
|
45.5012.00 | Rotor s pevnými a přímými noži | 66 000 Kč |
|
45.5420.09 | Kazeta se sítovou vložkou z oceli bez chromu DC01, 0,5 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5440.09 | Kazeta se sítovou vložkou z oceli bez chromu DC01, 1 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5460.09 | Kazeta se sítovou vložkou z oceli bez chromu DC01, 2 mm lichoběžníkové otvory | 9 400 Kč |
|
45.5500.09 | Kazeta se sítovou vložkou z oceli bez chromu DC01, 4 mm čtvercové otvory | 9 400 Kč |
|
45.5510.09 | Kazeta se sítovou vložkou z oceli bez chromu DC01, 6 mm čtvercové otvory | 9 400 Kč |
|
45.5511.09 | Kazeta se sítovou vložkou z oceli bez chromu DC01, 8 mm čtvercové otvory | 9 400 Kč |
|
45.5512.09 | Kazeta se sítovou vložkou z oceli bez chromu DC01, 10 mm čtvercové otvory | 9 400 Kč |

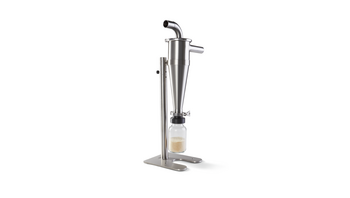

Vysoce-výkonný cyklonový separátor
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
19.1907.00 | Vysoce-výkonný cyklonový separátor vyrobený z nerez oceli 304 s flexibilní spojovací hadicí, foodGrade. Dodáno včetně skleněné vzorkovací nádoby 1 litr. | 125 400 Kč |
|

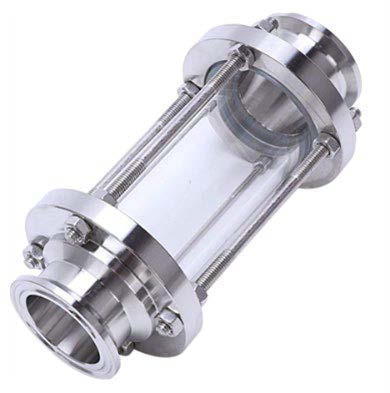

45.9064.00 | Průhledové okénko 316L pro vizuální kontrolu odsávaného vzorku. | 4 900 Kč |
|
19.1940.00 | Vysoce-výkonný cyklonový separátor vyrobený z nerez oceli 304 s pevnou spojovací trubicí. Dodáno včetně skleněné vzorkovací nádoby 1 litr. | 125 400 Kč |
|

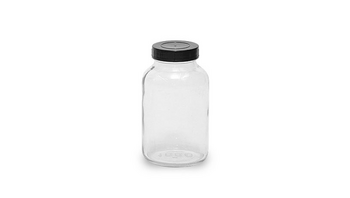

83.3250.00 | Skleněná nádoba na vzorky 1 000 ml | 1 600 Kč |
|

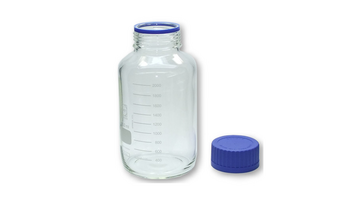

83.3260.00 | Skleněná nádoba na vzorky 2 000 ml | 3 400 Kč |
|
83.3270.00 | Skleněná nádoba na vzorky 5 000 ml | 12 000 Kč |
|

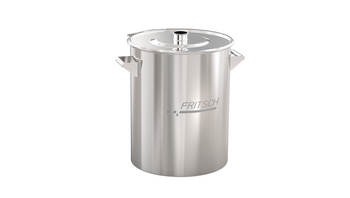

45.8040.00 | Sběrná nádoba nerez, 20 litrů | 17 300 Kč |
|
45.8050.00 | Sběrná nádoba nerez, 60 litrů (nevhodné pro 19.1940.00) | 25 900 Kč |
Malo-objemový cyklonový separátor
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

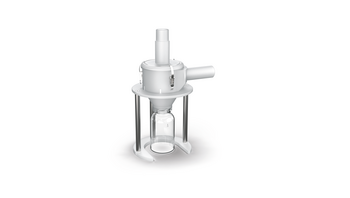

19.1937.00 | Malo-objemový cyklonový separátor, plastový, dodávka obsahuje skleněnou sběrnou nádobu 500 ml, foodGrade | 51 300 Kč |
|
27.1450.00 | Skleněná nádoba na vzorky 250 ml | 430 Kč |
|
27.1460.00 | Skleněná nádoba na vzorky 500 ml | 680 Kč |
Odsávací zařízení (vysavač) pro oba typy cyklonového separátoru
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
19.3073.00 | Sspínací skříňka pro přímé ovládání výfukového systému (vysavače) přímo z mlýnu P-19 | 13 580 Kč |
|

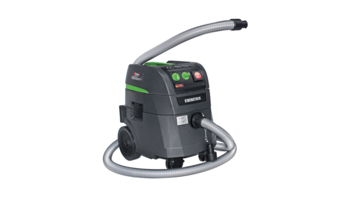

43.9070.00 | Odsávací zařízení (vysavač) kategorie „M“ dle DIN EN 60335-2-69, pro 230 V/1~, 50-60 Hz, 1000 Watt | 24 700 Kč |
|
|
43.9055.00 | Flísové pytlíky pro odsávací zařízení (balení 5 ks) | 3 100 Kč |
|
|
43.9052.00 | Plastikový pytlík pro odsávací zařízení (balení 5 ks) | 5 200 Kč |
|
|
43.9051.00 | Sada filtrů z polyesteru pro výfukový systém (balení = 2 kusy) | 7 600 Kč |
Stojany
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

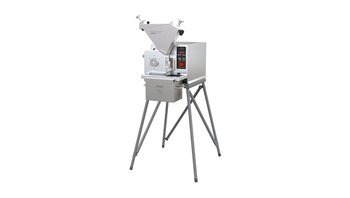

45.5820.00 | Univerzální stativ pro řezací i jiné mlýny | 14 600 Kč |
|
|
45.5829.00 | Stojan z nerezové oceli 316L | 28 400 Kč |
|
|
45.5800.00 | Stojan s kolečky | 24 700 Kč |
|

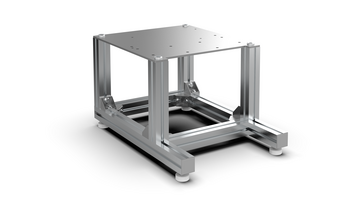

45.5805.00 | Stojan na stůl, vysoký 330 mm | 12 000 Kč |
|

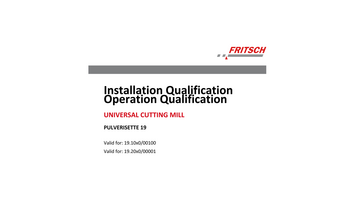

96.0250.00 | IQ/OQ dokumentace, anglická verze (formát dotazníku) | 13 000 Kč |
