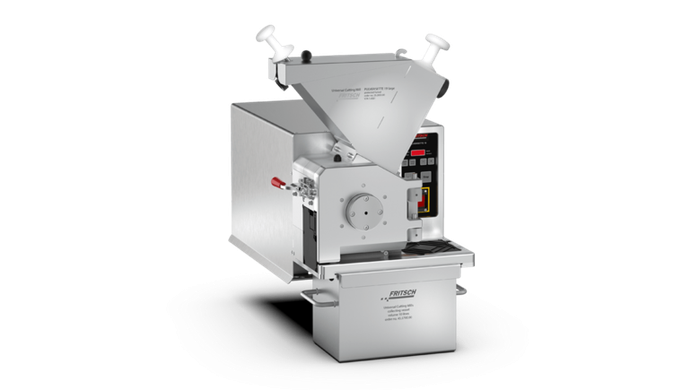

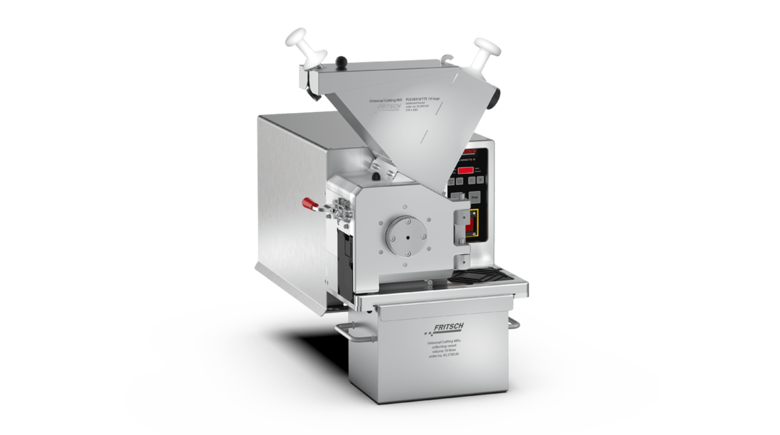

Mlýn střižný P-19 Large
Výrobce: Fritsch GmbH Kód zboží: 19.40x0.00
Velký univerzální střižný mlýn pro větší množství vzorku, s nastavitelnými otáčkami 50–700 ot/min pro výkonné drcení nebo 300–3000 ot/min pro jemné drcení.
366 900 Kč
Cena bez DPH
FRITSCH P-19 large je univerzální střižný mlýn pro drcení většího množství vzorků. Zpracuje vstupní materiál až 120 × 85 mm s průchodností až 85 l/h a je ideální i pro testy RoHS. Díky čistému designu se rychle a snadno čistí a nabízí spolehlivou ochranu před křížovou kontaminací.
Provedení
50–700 ot/min pro výkonné drcení většího množství
Výkonný nízkorychlostní univerzální střižný mlýn pro rychlé a reprodukovatelné drcení tvrdých, houževnatě elastických a teplotně citlivých materiálů a plastů s maximální velikostí vstupního materiálu 120 × 85 mm a průchodností až 85 l/h. Je vybaven bezúdržbovým třífázovým motorem o výkonu 2,8 kW s frekvenčním měničem.
Variabilní nastavení otáček v krocích po deseti mezi 50 a 700 ot/min a točivý moment až 67 Nm umožňují díky kombinaci nízké řezné rychlosti a extrémních řezných sil velmi výkonné drcení. Mlýn je zároveň ideálním řešením pro všechny případy, kdy je třeba zabránit např. tepelnému poškození, ztrátě vysoce těkavých látek nebo nadměrně vysokému podílu jemných částic.
300–3000 ot/min pro jemné drcení většího množství
Vysokorychlostní univerzální střižný mlýn s točivým momentem 30 Nm pro drcení suchých, měkkých až středně tvrdých vzorků, vláknitých materiálů a plastů se spolehlivými a reprodukovatelnými výsledky, s maximální velikostí vstupního materiálu 120 × 85 mm a průchodností 85 l/h. Díky variabilnímu nastavení otáček v krocích po stovkách mezi 300 a 3000 ot/min můžete drcení přizpůsobit každému jednotlivému vzorku v široké škále aplikací.
Princip mletí
Velikost částic vzorku se zmenšuje řezným a střižným účinkem. Vzorek padá do mlecí komory, kde je řezán a stříhán mezi břity rotoru a tří statorů uchycených v mlecí komoře. Doba zdržení materiálu v mlecím prostoru je velmi krátká – jakmile je materiál jemnější než otvory nasazeného spodního síta, propadne a shromáždí se v záchytné nádobě.
Pro ještě vyšší mlecí výkon lze k mlýnu připojit sací cyklon. Cyklon vytváří podtlak v mlecí komoře, a tím výrazně zlepšuje propad částic jemnými síty, a to i u komplikovaných vzorků, které mohou být olejnaté nebo mít elektrostatický náboj. Při použití cyklonu se také ochlazují rotor a statory a průběžně se čistí celá mlecí komora.
Vlastnosti
- Sběrná nádoba 1–60 l
- Optimalizovaný čistý design pro maximálně snadné čištění
- Praktické ovládání přímo na předním panelu
- Zvenku nastavitelná řezná mezera
- Bezúdržbový třífázový motor s frekvenčním měničem
- Jednofázové verze s bezúdržbovým třífázovým frekvenčním měničem
- Dvojité kuželové ložisko rotoru pro dlouhou životnost
- Různé rotory pro multifunkční použití
- Vyměnitelné nože rotoru a pevné nože pro dlouhodobou kvalitu
- Labyrintová těsnění z nerezové oceli odolná proti opotřebení na obou stranách rotoru – na hřídeli a ve víku

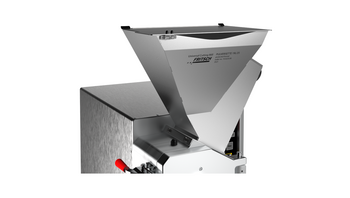

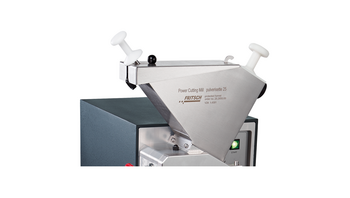

- Násypka pro dlouhé a sypké materiály, různé trychtýře pro sypké materiály, chráněný trychtýř s posunovačem vzorků
- Optimální proudění vzduchu pro rychlé drcení a ochranu před ucpáváním
- Odsávání vzorků s cyklony FRITSCH
- Rozsáhlé příslušenství pro zjednodušení každodenní práce

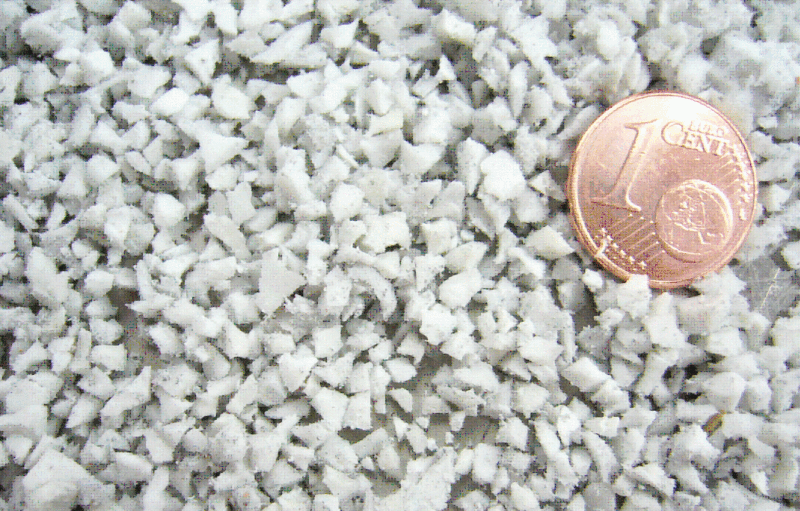

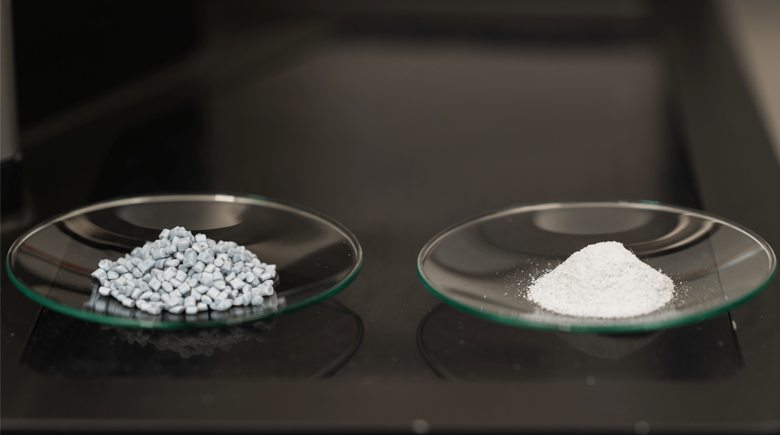

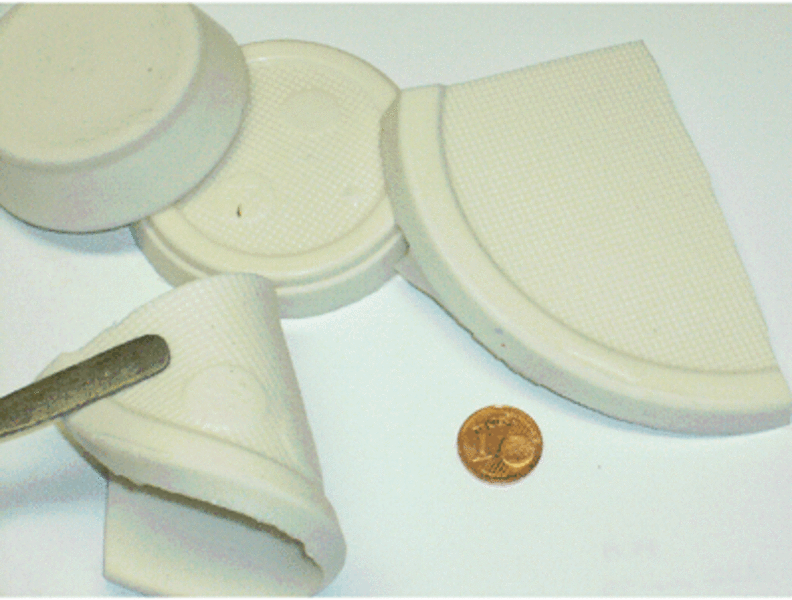

Příklady aplikací
| Plasty a textilie | Plasty, guma, fólie, kůže, tkaniny, vlákna |
| Zemědělství a lesnictví | Dřevo, listy, kořeny, krmiva, obilí, zrno, rašelina, tabák, sláma |
| Životní prostředí | Papír, lepenka, TAP, komunální odpad, kompozity |
| Konopí | Rostliny, květy |

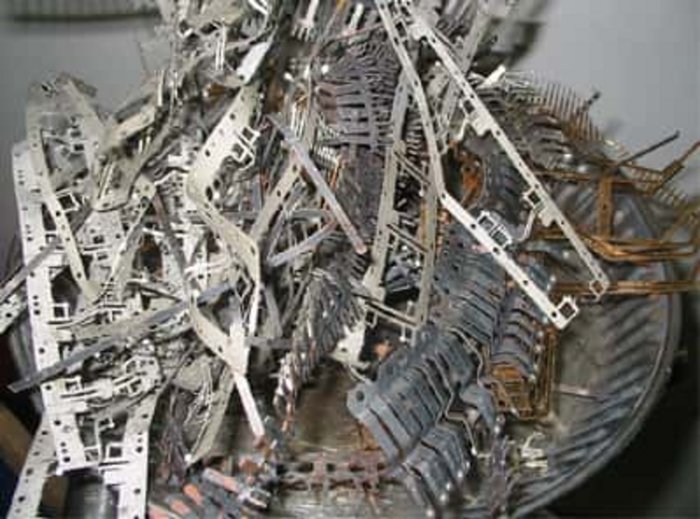

| RoHS | LCD sklo mobilních telefonů, desky plošných spojů |
| Analytika | Uhlí, kosti, rohy, dražé, tablety, korek, léčiva |
| Konstrukční materiály | TAP |
| Chemie | Heterogenní směsi materiálů |
| Potraviny | Kukuřice, slad, těstoviny, rostliny, koření, sušené maso |

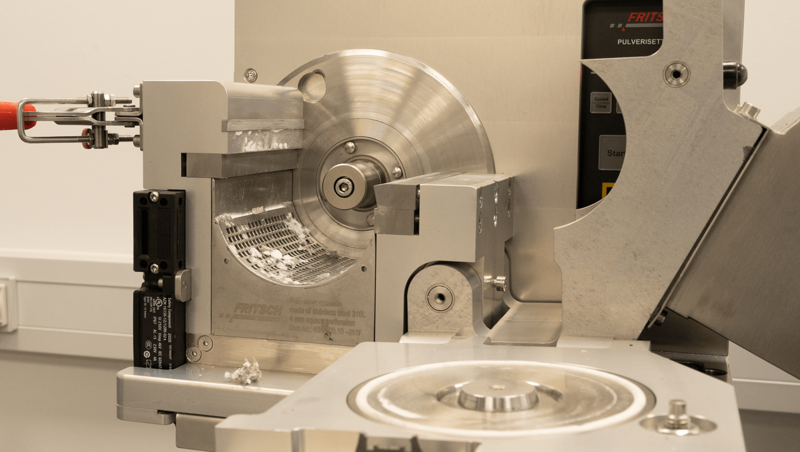

Bezkonkurenčně snadné čištění
Zatímco u jiných mlýnů ještě utahujete šrouby, střižný mlýn FRITSCH je již čistý. Několika jednoduchými pohyby lze otevřít celou mlecí komoru a rotor i sítovou kazetu vyjmout bez nářadí. Kryt a víko lze zcela vyklopit a víko mlecí komory lze kompletně vyjmout z pantů. Výsledkem je zcela otevřená prázdná mlecí komora s minimálním mrtvým prostorem pro snadné a rychlé čištění a spolehlivou ochranu před křížovou kontaminací.

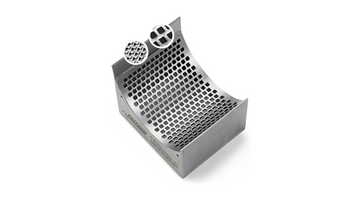

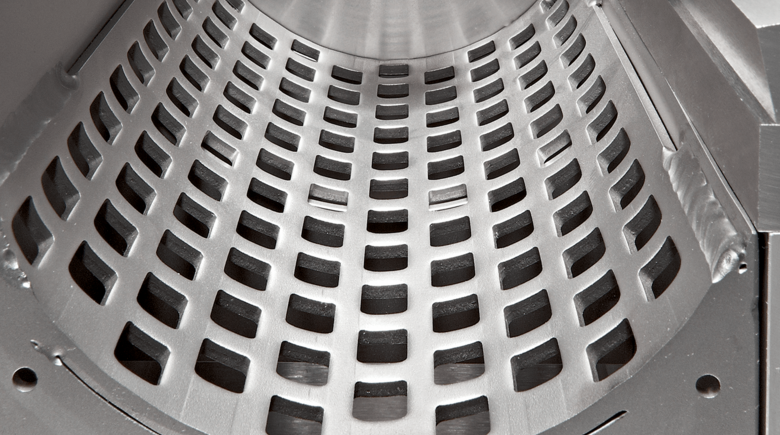

- Sítové kazety se čtvercovou perforací z nerezové oceli 316L pro všechny modely jsou svařovány laserem a díky menšímu mrtvému prostoru se výrazně snadněji čistí
- Odnímatelná labyrintová těsnění odolná proti opotřebení pro rychlé čištění beze zbytků
- Labyrintová těsnění z nerezové oceli na obou stranách rotoru, na hřídeli a ve víku, nabízejí účinnou ochranu proti kontaminaci bez dalšího tepelného působení na vzorky
Drcení se suchým ledem a kapalným dusíkem
Díky promyšlené konstrukci přístroje a použitým materiálům není problém drtit předchlazené materiály nebo vzorky zkřehlé kapalným dusíkem. Zlepšené vlastnosti drcení umožňují efektivně zpracovat i lepkavé, houževnatě elastické nebo teplotně citlivé materiály se suchým ledem nebo po předchozím zkřehnutí vzorku kapalným dusíkem.

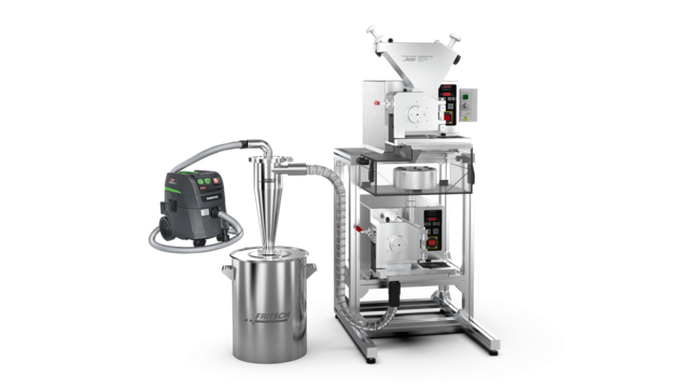

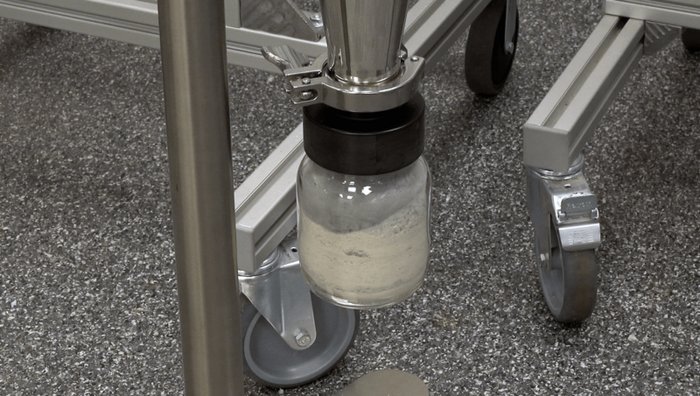

Odsávání vzorků cyklonovými separátory FRITSCH

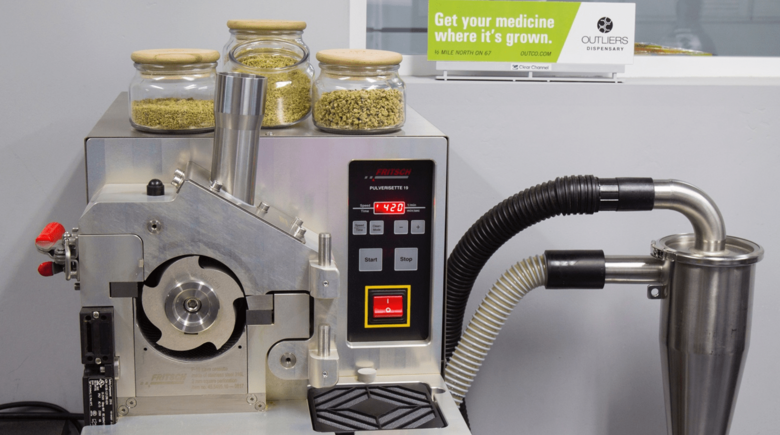

Univerzální střižný mlýn P-19 můžete zkombinovat s cyklonovým separátorem FRITSCH pro odsávání vzorků. Jeho silné proudění vzduchu usnadňuje podávání, zvyšuje průchodnost a snižuje tepelné zatížení vzorků. Zároveň umožňuje použít jemnější sítové kazety k dosažení vyšší konečné jemnosti, a to i u materiálů, které by se jinak obtížně jemně drtily. Výsledkem je obzvláště rychlé a efektivní drcení s minimálním tepelným zatížením, výrazně vyšší průchodnost a rychlé a snadné čištění.
Vysoce výkonný cyklonový separátor FRITSCH, kompletně vyrobený z nerezové oceli 316L, je nepostradatelný zejména v analytice, v potravinářském a farmaceutickém průmyslu a pro zpracování heterogenních směsí materiálů, např. v cementářském průmyslu. Speciálně pro odsávání malých množství vzorků je k dispozici kompaktní cyklonový separátor FRITSCH s malým objemem.
Pohodlná obsluha
Dobře navržený ovládací panel umožňuje snadný přístup ke všem funkcím včetně vypínače přímo na přední straně přístroje. Rychlost otáčení se nastavuje v krocích po deseti tlačítky plus/mínus a zobrazuje se na digitálním displeji.
Vybavení a příslušenství
Univerzální střižný mlýn P-19 se dodává bez násypky, sady řezacích nástrojů (rotoru a pevných nožů), sítové kazety, sběrné nádoby a stojanu. Různé násypky, sběrné nádoby, rotory s pevnými noži, sítové kazety a stojany z různých materiálů umožňují nakonfigurovat mlýn přesně pro vaši aplikaci.
Technické údaje
| Pracovní princip | Řezání - střih |
|---|---|
| Optimální typ vzorků | Tvrdé, houževnatě elastické vzorky citlivé na teplotu |
| Mlecí nástroje | Rotor s V-řeznými hranami a pevnými noži, rotor s vroubkovanými hranami, rotor s rovnými řeznými hranami a pevnými noži, kotoučový diskový frézovací rotor s vyměnitelnými břitovými destičkami a pevnými noži |
| Materiály mlecích nástrojů | Kalená nerezová ocel, tvrdokov, karbid wolframu, nástrojová ocel bez chrómu, nerezová ocel 316L, bezchromová ocel DC01 |
| Max. velikost vstupních částic | 120 x 85 mm |
| Max. mlecí výkon | 85 l/h |
| Konečná jemnost | 0,5 – 10 mm |
| Dávkování | Po dávkách/kontinuální |
| Periferní rychlost rotoru | 1,57 - 15,7 m/s |
| Hmotnost | 88 kg |
| Rozměry (š x h x v) | Namontovaný na stole nebo na nosném rámu 45 x 65 x 63 cm |
Ceník
| Obj. číslo | Název | Cena bez DPH |
|---|---|---|
| 19.4060.00 | P - 19 Large - Nastavitelné otáčky: 300 – 3 000 rpm 380-460 V/3 , 50-60 Hz, 5000 Watt |
401 300 Kč |
| 19.4020.00 | P - 19 Large - Nastavitelné otáčky: 300 – 3 000 rpm 200-240 V/1 , 50-60 Hz, 2350 Watt |
366 900 Kč |
| 19.4040.00 | P - 19 Large - Nastavitelné otáčky: 50 – 700 rpm 380-460 V/3 , 50-60 Hz, 2800 Watt |
401 300 Kč |
| 19.4000.00 | P - 19 Large - Nastavitelné otáčky: 50 – 700 rpm 200-240 V/1 , 50-60 Hz, 2350 Watt |
366 900 Kč |
Příslušenství

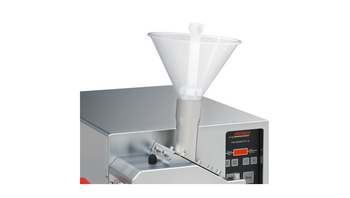

Násypky
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
19.4225.00 | Násypka na sypké látky s protláčecím hranolem | 33 500 Kč |
|

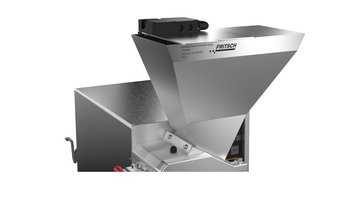

19.4230.00 | Násypka na sypké látky, 10 litrů | 60 100 Kč |
|
25.2850.00 | Násypka s protláčecím hranolem | 61 100 Kč |
|
19.4240.00 | Násypka pro dlouhé a sypké látky | 33 500 Kč |

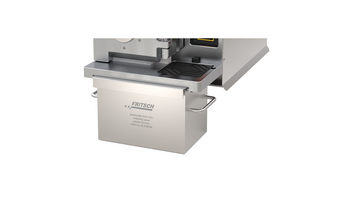

Sběrné nádoby
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

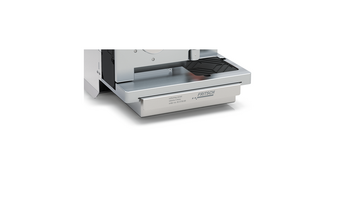

45.5730.00 | Sběrná nádoba 3 litry | 11 000 Kč |
|
45.5700.00 | Sběrná nádoba 10 litrů | 20 400 Kč |
Řezací nástrojové soupravy
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

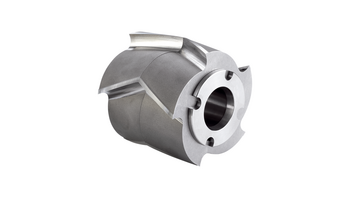

45.7000.00 | Standard rotor s V-noži a protinoži z tvrzené nerezové ocele | 88 300 Kč |
|
45.7370.00 | Rotor s V-noži a protinoži z tvrdokovu (wolframkarbid+kobalt) | 124 300 Kč |
|

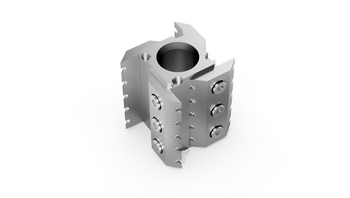

45.7362.00 | Rotor s vroubkovanými okraji. S přímými noži a protinoži z tvrzené nerezové ocele | 98 400 Kč |
|

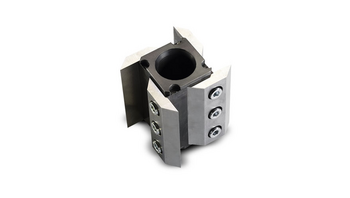

45.7352.00 | Rotor s přímými noži a protinoži z tvrzené nerezové ocele | 76 900 Kč |
|

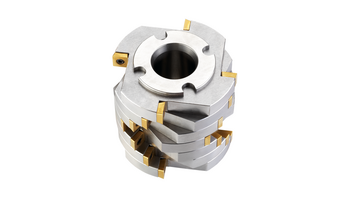

45.7200.00 | Kotoučová fréza s vyměnitelnými břitovými destičkami i protinoži z tvrdokovu WC+Co | 161 200 Kč |
|
45.7201.00 | Kotoučová fréza s velkými komorami na třísky, s vyměnitelnými břitovými destičkami a protinoži z tvrdokovu WC+Co (Díky jinému designu rotoru je schopný nabrat větší množství třísek oproti 45.7200.00) | 161 200 Kč |
Sítové kazety se sítovou vložkou z nerez oceli 316L
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
45.7410.10 | Kazeta se sítovou vložkou nerez 316L, 0,25 mm lichoběžníkové otvory | 9 400 Kč |
|
45.7420.10 | Kazeta se sítovou vložkou nerez 316L, 0,5 mm lichoběžníkové otvory | 9 400 Kč |
|
45.7430.10 | Kazeta se sítovou vložkou nerez 316L, 0,75 mm lichoběžníkové otvory | 9 400 Kč |
|
45.7440.10 | Kazeta se sítovou vložkou nerez 316L, 1 mm lichoběžníkové otvory | 9 400 Kč |
|
45.7460.10 | Kazeta se sítovou vložkou nerez 316L, 2 mm lichoběžníkové otvory | 9 400 Kč |
|
45.7475.10 | Kazeta se sítovou vložkou nerez 316L, 2 mm čtvercové otvory | 9 400 Kč |
|
45.7500.10 | Kazeta se sítovou vložkou nerez 316L, 4 mm čtvercové otvory | 9 400 Kč |
|
45.7510.10 | Kazety se sítovou vložkou nerez 316L, 6 mm čtvercové otvory | 9 400 Kč |
|
45.7520.10 | Kazety se sítovou vložkou nerez 316L, 8 mm čtvercové otvory | 9 400 Kč |
|
45.7530.10 | Kazety se sítovou vložkou nerez 316L, 10 mm čtvercové otvory | 9 400 Kč |
Doplňky pro mletí bez chromu (chromium-free milling)
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
45.7112.00 | Rotor s V-noži a s protinoži z bez chromové nástrojové oceli | 97 200 Kč |
|
45.7440.09 | Kazeta se sítovou vložkou nerez bez chromu DC01, 1 mm lichoběžníkové otvory | 9 400 Kč |
|
45.7460.09 | Kazeta se sítovou vložkou nerez bez chromu DC01, 2 mm lichoběžníkové otvory | 9 400 Kč |
|
45.7500.09 | Kazeta se sítovou vložkou nerez bez chromu DC01, 4 mm čtvercové otvory | 9 400 Kč |
|
45.7510.09 | Kazeta se sítovou vložkou nerez bez chromu DC01, 6 mm čtvercové otvory | 9 400 Kč |
|
45.7520.09 | Kazeta se sítovou vložkou nerez bez chromu DC01, 8 mm čtvercové otvory | 9 400 Kč |
|
45.7530.09 | Kazeta se sítovou vložkou nerez bez chromu DC01, 10 mm čtvercové otvory | 9 400 Kč |

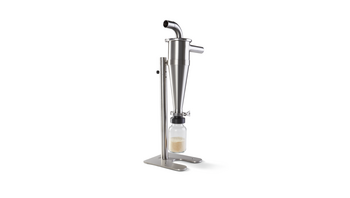

Vysoce-výkonný cyklonový separátor
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

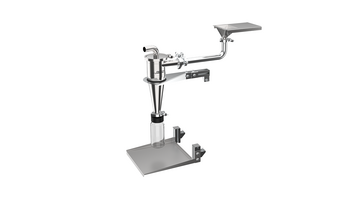

19.4907.00 | Vysoce výkonný cyklonový separátor z nerez oceli 304 s pružnou hadicovou přípojkou včetně skleněné nádoby na vzorky 1 l, foodGrade | 125 400 Kč |
|
19.4947.00 | Vysoce výkonný cyklonový separátor z nerez oceli 304 s pevnou přípojkou včetně skleněné nádoby na vzorky 1 l, foodGrade | 125 400 Kč |
|

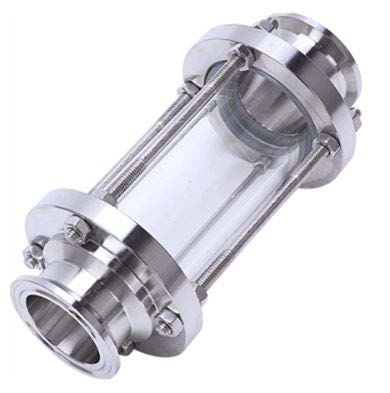

45.9064.00 | inline sight glass 316L pro vizuální kontrolu odčerpání vzorku, lze použít pouze mezi vysoce výkonným cyklónem 19.4907.00 a sběrnou nádobou o objemu 60 litrů | 4 900 Kč |
|

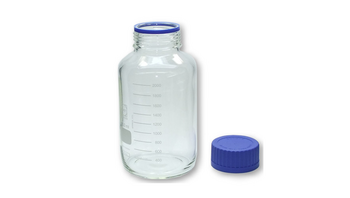

83.3250.00 | Skleněná nádoba na vzorky 1 000 ml | 1 600 Kč |
|
83.3260.00 | Skleněná nádoba na vzorky 2 000 ml | 3 400 Kč |
|
83.3270.00 | Skleněná nádoba na vzorky 5 000 ml | 12 000 Kč |
|

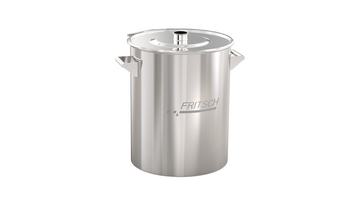

45.8040.00 | Sběrná nádoba nerez, 20 litrů | 17 300 Kč |
|
45.8050.00 | Sběrná nádoba nerez, 60 litrů (nevhodné pro 19.1940.00) | 25 900 Kč |

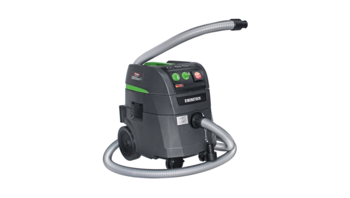

Odsávací zařízení (vysavač) pro cyklonový separátor
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
|
19.3073.00 | Box pro kontrolu výfukového systému přímo přes mlýn pro 100-240 V/1~, 50-60 Hz, až 3600 Watt | 13 100 Kč |
|
43.9070.00 | Odsávací zařízení (vysavač) kategorie „M“ dle DIN EN 60335-2-69, pro 230 V/1~, 50-60 Hz, 1000 Watt | 24 700 Kč |
|
|
43.9055.00 | Flísové pytlíky pro odsávací zařízení (balení 5 ks) | 3 100 Kč |
|
|
43.9052.00 | Plastikový pytlík pro odsávací zařízení (balení 5 ks) | 5 200 Kč |
|
|
43.9051.00 | Sada filtrů z polyesteru pro výfukový systém (balení = 2 kusy) | 7 600 Kč |
|
|
19.4245.16 | Protláčecí hranol ve tvaru spirály vyrobený z plastu POM pro stabilní podávání bez odskoku | 6 700 Kč |
Stojany
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

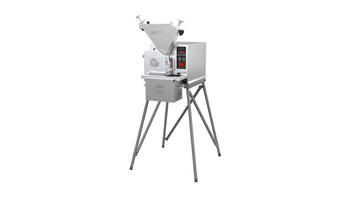

45.5820.00 | Univerzální stativ pro řezací i jiné mlýny | 14 600 Kč |
|
|
45.5829.00 | Stojan z nerezové oceli 316L | 28 400 Kč |
|
|
45.5800.00 | Stojan s kolečky | 24 700 Kč |
|

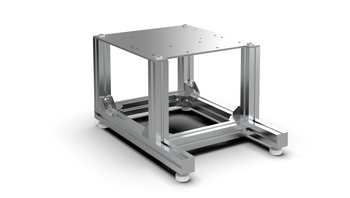

45.5805.00 | Stojan na stůl, vysoký 330 mm | 11 900 Kč |
|

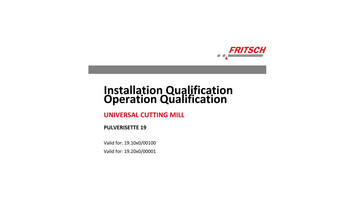

96.0250.00 | IQ/OQ dokumentace, anglická verze (formát dotazníku) | 13 000 Kč |
