Mlýn diskový P-13

Výrobce: Fritsch GmbH Kód zboží: 13.1030.00

Robustní diskový mlýn pro jemné mletí až 150 kg tvrdých, křehkých a středně tvrdých materiálů za hodinu tlakem a střihem. V kombinaci s čelisťovým drtičem umožňuje automatické a kontinuální drcení velkého množství hrubého materiálu na analytickou jemnost.

403 000 Kč
Cena bez DPH

Kontakt

Žádost o nabídku

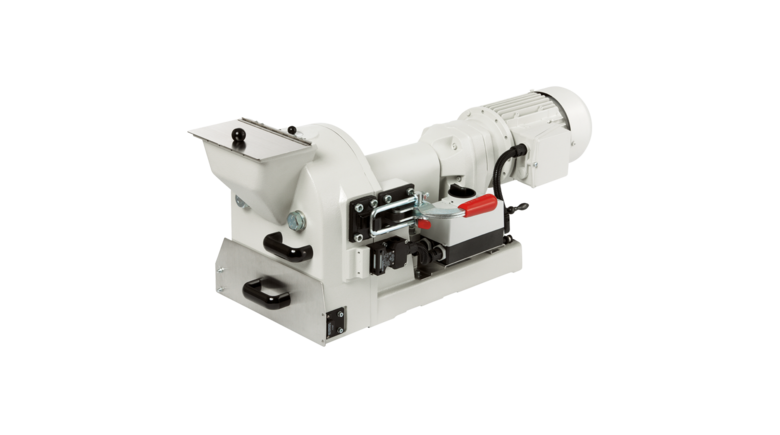

Obzvláště těžký a robustní kotoučový mlýn FRITSCH P-13 classic je ideálním nástrojem pro jemné mletí až 150 kg tvrdých, křehkých a středně tvrdých pevných látek za hodinu – a to i v nepřetržitém provozu. Maximální velikost vstupního materiálu je přibližně 20 mm délky hrany, konečná jemnost je volně nastavitelná mezi 12 mm a 0,1 mm.

Mlýn je vhodný pro středně tvrdé a křehké materiály. Základní přístroj se dodává bez disků, mlecí kotouče si lze vybrat ze tří různých materiálů.

Princip mletí

Materiál je drcen tlakem a střihem mezi dvěma proti sobě působícími hrubě ozubenými kotouči. Nastavením mezery mezi oběma kotouči se určuje výsledná velikost konečného produktu.

Oblasti použití

Hornictví, hutnictví, geologie, sklářský a keramický průmysl, výzkum půdy aj.

Vlastnosti

Velikost vstupního materiálu až 20 mm
Max. průchodnost 150 kg/h
Konečná jemnost 0,1–12 mm
Otáčky mlecího kotouče 440 ot/min
Nastavení mezery s přesností 0,1 mm
Obzvláště bezpečné díky centrálnímu uzamčení mlecí komory
Rychlé a snadné čištění
Jednoduchá obsluha
Rychlá výměna mlecího kotouče
Přesné nastavení konečné jemnosti i během mletí
Vysoká životnost díky velkoryse dimenzovaným ložiskům
Snadná kontrola šířky mezery zvenčí
Kombinovatelné s čelisťovým drtičem P-1 classic

Vysoká konečná jemnost v nejkratším čase

Úspora času

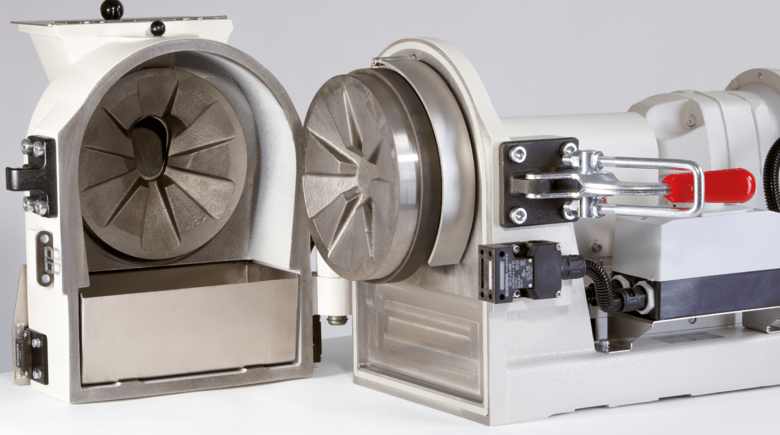

Mlecí komoru lze zcela otevřít, což usnadňuje čištění, a mlecí kotouče jsou velmi snadno přístupné pro výměnu.

Přesné nastavení mlecí mezery pomocí posuvného stolu

Mlecí mezera se nastavuje klikou pomocí přesného posuvného stolu s přesností 0,1 mm – pro rychlou a přesnou práci a přesně reprodukovatelné výsledky mletí. Šířku mezery lze kontrolovat zvenku (např. tloušťkoměrem).

Bezpečné a snadné čištění

Plně přístupná mlecí komora usnadňuje čištění a výměnu mlecích kotoučů. Mlecí komora se uzamyká centrálním upínacím zámkem jediným pohybem. Připojení odsávacího systému usnadňuje automatické odstraňování jemného prachu vznikajícího při mletí a je ideální i pro čištění mlecích dílů.

Delší životnost mlecích kotoučů díky změně směru otáčení

Životnost mlecích kotoučů lze prodloužit jednoduše změnou směru otáčení bezúdržbového třífázového převodového motoru.

Obzvláště robustní

Tlustostěnný kryt mlýna FRITSCH P-13 je vyroben z recyklovatelné šedé litiny.

Vybavení a příslušenství

Kotoučový mlýn P-13 si můžete nakonfigurovat přesně podle své aplikace. Pro každý mlýn FRITSCH P-13 potřebujete alespoň jeden pevný a jeden pohyblivý mlecí kotouč, které jsou k dispozici v různých materiálech. Obvykle se volí dva mlecí kotouče ze stejného materiálu, který musí být vždy tvrdší než mletý vzorek. Mlecí kotouče z oxidu zirkoničitého jsou vhodné pouze pro mletí keramických materiálů, minerálů apod., nikdy ne pro tvrdé až houževnaté vzorky, jako jsou kovy.

Mletí bez kontaminace železem

Pro zcela bezkovové mletí tvrdých, křehkých a středně tvrdých pevných vzorků, například dentální keramiky, lze mlýn FRITSCH P-13 vybavit důkladným polymerovým vnitřním povlakem a mlecími kotouči z oxidu zirkoničitého, což představuje spolehlivou ochranu před kontaminací železem.

Odsávání vzorků a mletí velkého množství pomocí cyklonu

Diskový mlýn P-13 lze kombinovat s vysoce výkonným cyklonem FRITSCH. Výhodou je efektivní mletí většího množství, snadnější čištění a podávání, jemnější nastavení mezery pro vyšší konečnou jemnost a zvýšený výkon.

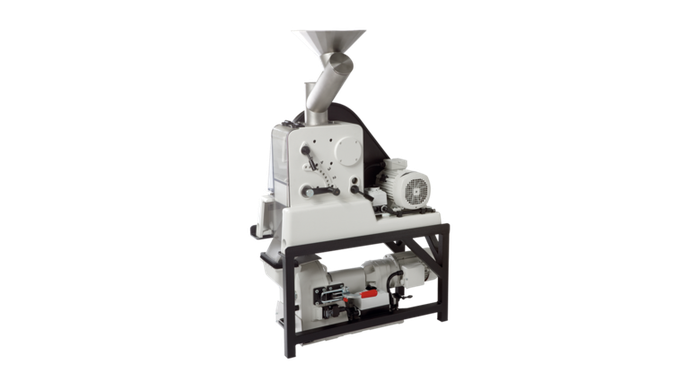

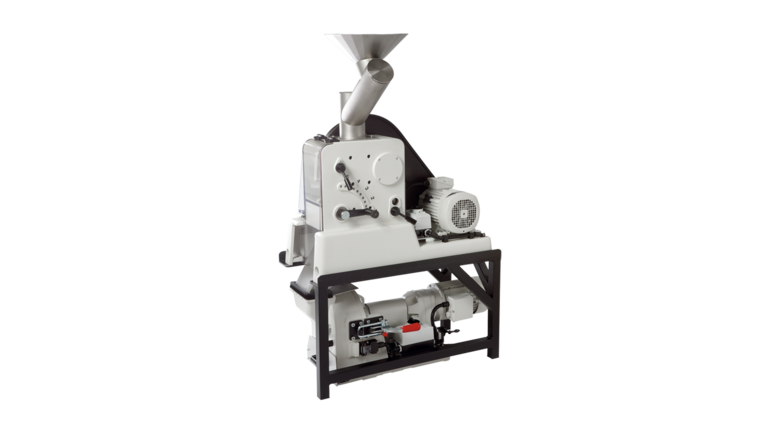

Předdrcení a jemné mletí v jednom kroku

Pro rychlé a kontinuální předdrcení a jemné mletí, zejména velkého množství hrubého materiálu, je ideálním řešením kombinace diskového mlýna FRITSCH P-13 a čelisťového drtiče FRITSCH P-1. Oba přístroje jsou namontovány společně na stojanu, vzájemně propojeny žlabem a automaticky melou materiál z velikosti částic až 95 mm na konečnou jemnost až 100 µm – rychle, snadno a efektivně v jednom kroku.

Technické údaje

Pracovní princip	náraz, tření
Optimální pro typy vzorků	velmi tvrdé, tvrdě abrazivní, tvrdě křehké, středně tvrdé vzorky a pro bez kovové mletí
Řezné nástroje	pevný a pohyblivý drtící disk
Materiály řezných nástrojů	tvrzená ocel, manganová ocel, wolframkarbid, zirkonoxid
Max. vstupní velikost	20 mm
Min. množství vzorku	20 - 30 ml
Max. průchodnost	150 kg/hod
Konečná jemnost	0,1 - 12 mm
Dávkování	kontinuální (nepřetržité)
Otáčky rotoru	440 rpm
Ložiska	jehlová a dvouřadá kuličková ložiska s kosoúhlým stykem
Elektro specifikace	400 V/3~, 50 Hz, 1790 Watt
Hmotnost	140 kg
Rozměry (š x h x v)	44 x 87 x 40 cm

Ceník

Obj. číslo	Název	Cena bez DPH
13.1030.00	P - 13 Přístroj bez mlecích disků	403 000 Kč

Ke stažení

Katalog p-13 cl Katalog přístrojů Fritsch Prospekt P-13

Příslušenství

Mlecí disky

Obj. číslo	Název	Cena bez DPH

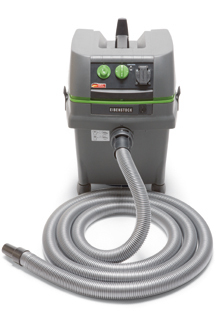

43.9050.00	Odsávací prachový system	20 350 Kč
13.3250.00	Spojovací kus pro prach.výfuk.systém	6 890 Kč

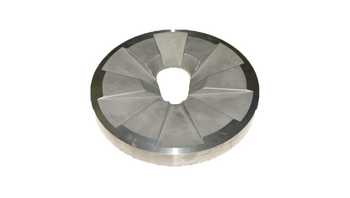

13.1100.09	Pevný mlecí disk, průměr 200 mm, tvrdoocelový odlitek	262 000 Kč
13.1110.09	Pohyblivý mlecí disk, průměr 200 mm, tvrdoocelový odlitek	26 200 Kč
13.1120.23	Pevný mlecí disk, průměr 200 mm, manganová ocel	39 700 Kč
13.1130.23	Pohyblivý mlecí disk, průměr 200 mm, manganová ocel	39 700 Kč
13.2000.08	Pevný mlecí disk, průměr 200 mm, wolframkarbid tvrdokov	205 400 Kč
13.2010.08	Pohyblivý mlecí disk, průměr 200 mm, wolframkarbid tvrdokov	205 400 Kč
13.2100.27	Pevný mlecí disk, průměr 200 mm, zirkonoxid	165 000 Kč
13.2110.27	Pohyblivý mlecí disk, průměr 200 mm, zirkonoxid	165 000 Kč

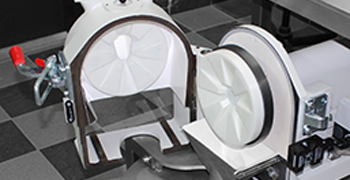

13.1090.16	Příslušenství pro bezkovové broušení, důkladný polymerní povlak uvnitř mlecí komory	104 680 Kč

Odsávání vzorků s Cyclone seprarátorem a pro mletí velkého množství

Obrázek	Obj. číslo	Název	Cena bez DPH

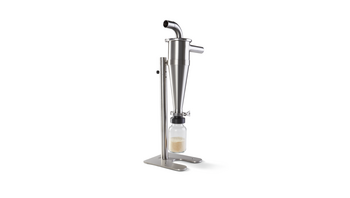

	13.1307.00	Vysoce výkonný cyklonový separátor z nerez oceli 316L včetně skleněné nádoby 1 l	127 800 Kč

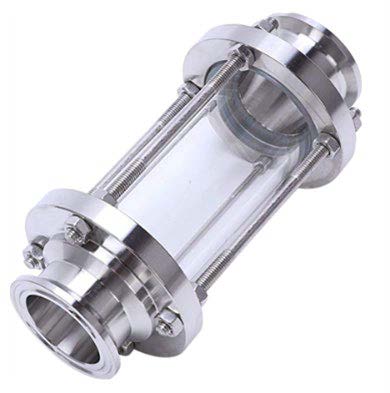

	45.9064.00	Průhledové okénko 316L pro vizuální kontrolu odsávaného vzorku	4 900 Kč

Nádoby pro vysoce výkonný Cyclone separátor

Obj. číslo	Název	Cena bez DPH
83.3250.00	Nádoba na vzorky skleněná 1 l	1 600 Kč

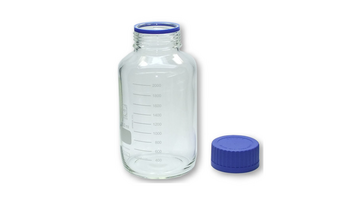

83.3260.00	Nádoba na vzorky skleněná 2 l	3 400 Kč
83.3270.00	Nádoba na vzorky skleněná 5 l	12 000 Kč

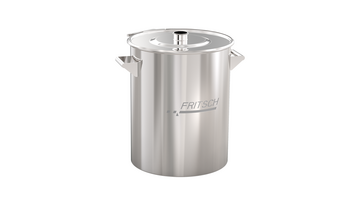

45.8040.00	Sběrná nádoba 20 l z nerez oceli	17 300 Kč
45.8050.00	Sběrná nádoba 60 l z nerez oceli	25 900 Kč

Další příslušenství

Obj. číslo	Název	Cena bez DPH

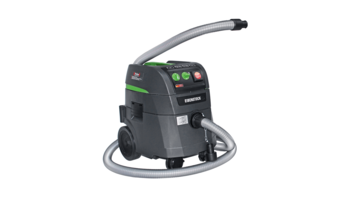

43.9070.00	Prachový výfukový systém pro 230 V/1~, 50-60 Hz, 1000 Watt	24 700 Kč
43.9055.00	Papírový sáček pro výfuk. systém (balení = 5 kusů)	3 100 Kč
43.9052.00	Plastový sáček pro výfuk. systém (balení = 5 kusů)	5 200 Kč
43.9051.00	Sada filtrů z polyesteru pro výfukový systém (balení = 2 kusy)	7 600 Kč

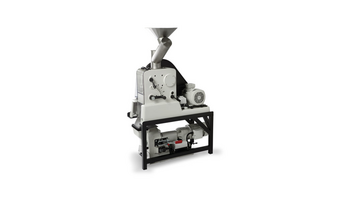

43.5100.00	Připevňovací police pro kombinované použití P - 1 s diskovým mlýnkem P - 13	67 700 Kč

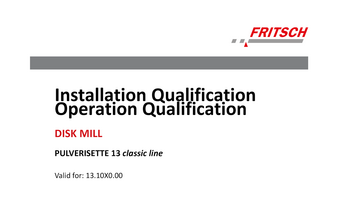

96.0410.00	IQ/OQ dokumentace, anglická verze (formát dotazníku)-	13 000 Kč
