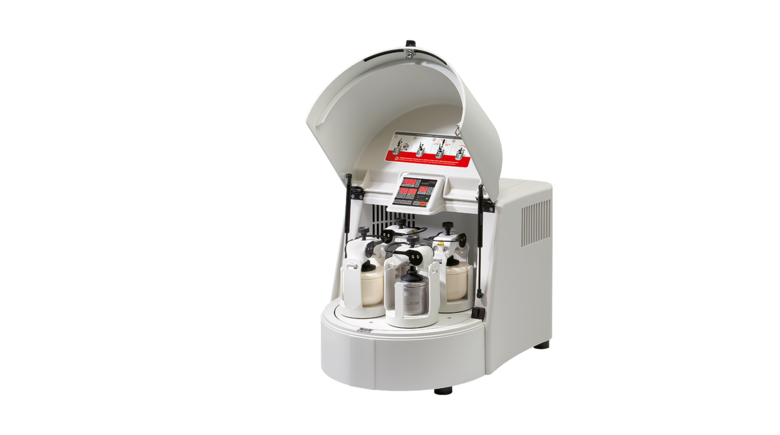

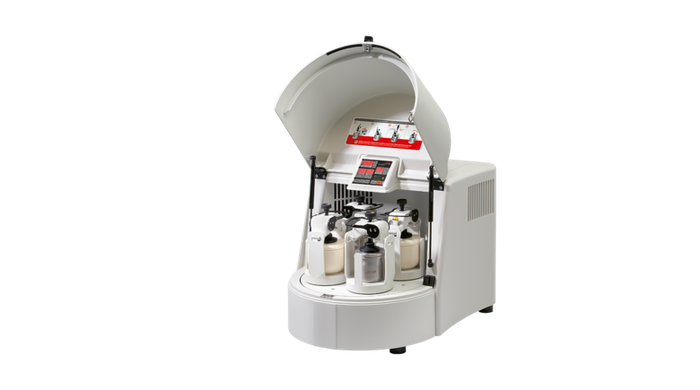

P - 5/4 - Planetový kulový mlýnek, čtyřpozicový
Výrobce: Fritsch GmbH Kód zboží: 05.5020.00
Mlýnek čtyřpozicový vhodný pro rychlé jemné mletí až do koloidní jemnosti tvrdých až měkkých drtí, suchých nebo v suspenzi. Lze je použít pro míchání a perfektní homogenizaci emulzí a past.
520 210 Kč
Cena bez DPH
Planetární mlýn P - 5 se 4 pracovními pozicemi poskytuje rychlé a spolehlivé díky zvláště vysokoenergetickému účinku mlecích kuliček bezztrátové výsledky mletí tvrdých, středně tvrdých, měkkých, křehkých, houževnatých a vlhkých materiálů. do koloidní jemnosti. V závislosti na požadované konečné jemnosti lze mletí provádět za sucha, v suspenzi nebo v inertním plynu.
Kromě drcení lze planetový mlýn využít pro míchání a homogenizaci emulzí a past nebo pro mechanickou aktivaci a legování v materiálovém výzkumu.

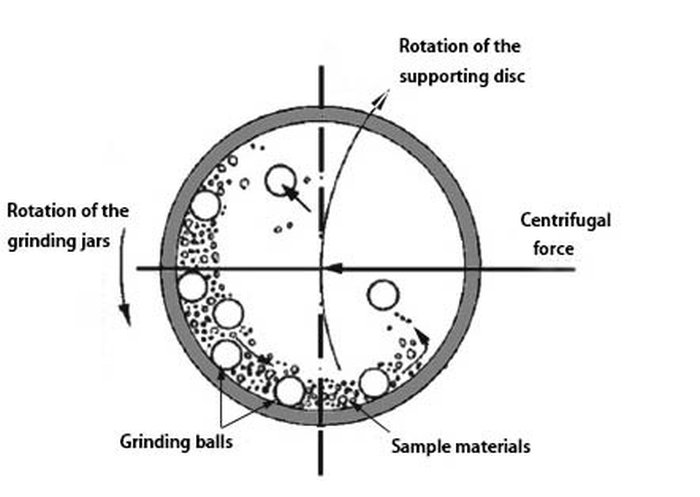

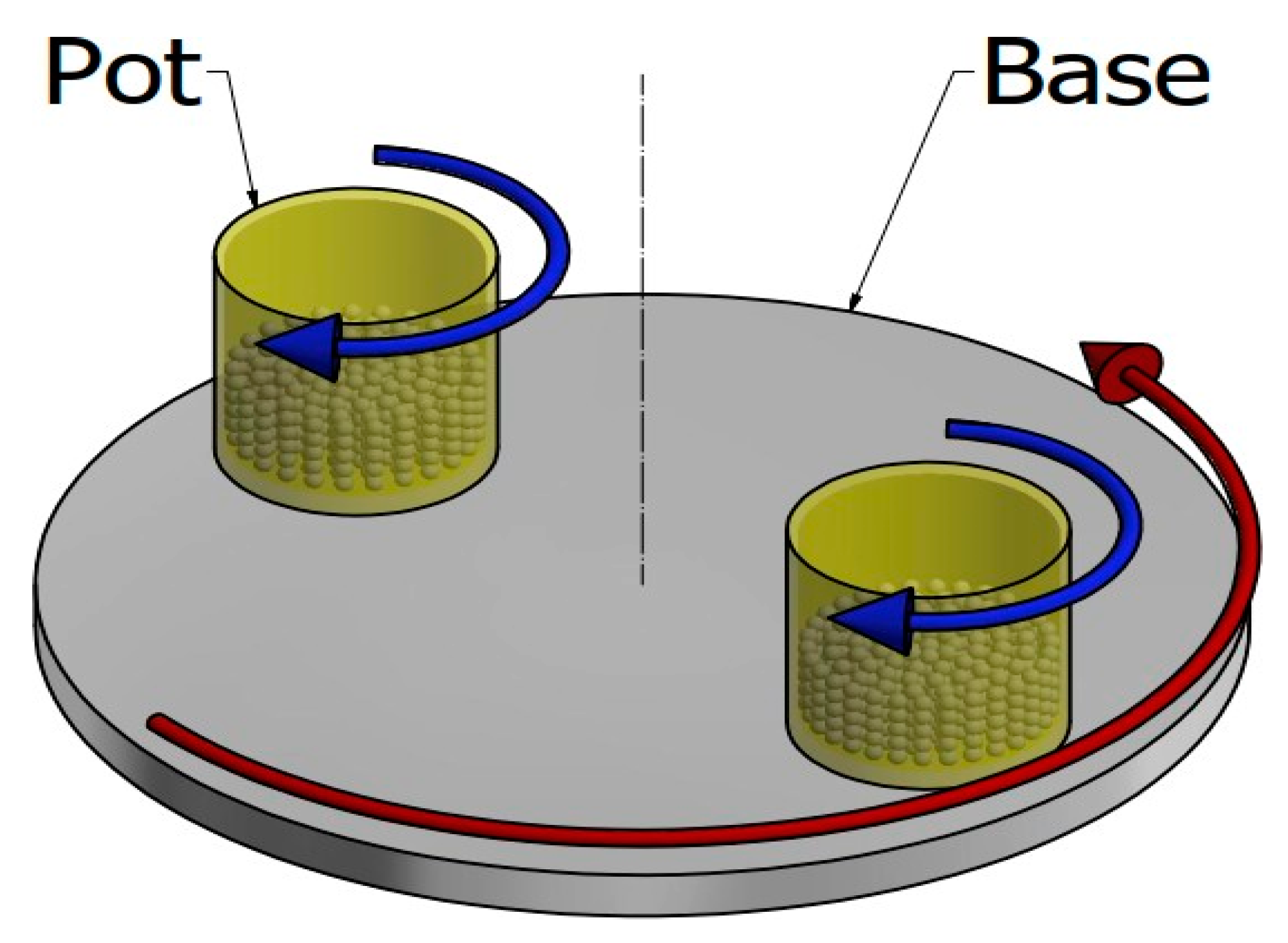

PRINCIP PLANETOVÉHO MLETÍ
Mlecí nádoba (pot) je umístěna na okraji hlavního disku (base – sun disk) planetového kulového mlýnu. Směr pohybu hlavního disku je opačný než pohyb mlecích nádob. Během otáčení na kuličky působí silné odstřediví síly. Mlýn má vysokých mlecí výkon. Lze dosáhnout submikronových výsledků.
PŘÍKLADY APLIKACÍ
| OBORY | VZORKY |
| Geologie a mineralogie | kameny, písek, horniny, materiály |
| Keramika | porcelán, slinutá keramika, jíl, pálená hlína |
| Chemie | pesticidy, hnojiva, soli, anorganické a organické materiály |
| Biologie | rostliny, listy, lyofilizované vzorky |
| Farmacie | oftalmologické látky, gely, krémy, extrakty, léky, pasty, dražé, tablety |
| Metalurgie | rudy, slinování |
| Materiálová technologie | pigmenty, vzácný materiál, nové materiály, slitiny, mechanické slitiny |
| Příprava vzorku pro analytické aplikace | Spektroskopie, X-Ray, chromatografie |
Doporučené a minimální množství kuliček na jednu misku
| Mlecí miska | 12 ml | 20 ml | 45 ml | 80 ml | 250 ml | 500 ml |
| Množství vzorku | 0,5 - 5 ml | 1 - 9 ml | 3 - 20 ml | 10 - 30 ml | 30 - 125 ml | 80 - 225 ml |
| Průměr kuliček | ||||||
| 5 mm | 50 | 80 | 180 | 250 | 1200 | 2000 |
| 10 mm | 6 | 10 | 18 | 25 | 50 | 100 |
| 15 mm | 7 | 10 | 45 | 70 | ||
| 20 mm | 5 | 15 | 25 | |||
| 30 mm | 6 | 8 | ||||
| 40 mm | 4 |
Pro kuličky průměru 3 mm a menší. Doporučené množství kuliček na misku v gramech
| Mlecí miska | 12 ml | 20 ml | 45 ml | 80 ml | 250 ml | 500 ml |
| Množství vzorku | 0,5 - 5 ml | 1 - 9 ml | 3 - 20 ml | 10 - 30 ml | 30 - 125 ml | 80 - 225 ml |
| Materiál | ||||||
| Zirconium oxide | 20 g | 30 g | 70 g | 100 g | 400 g | 800 g |
| Nerez / tvrzená ocel | 30 g | 40 g | 90 g | 150 g | 500 g | 1100 g |
| Wolframkarbid tvrdokov | 50 g | 80 g | 200 g | 300 g | 1000 g | 2100 g |
Vložené množství kuliček by nemělo být menší, než uvedené doporučené množství. Množství kuliček se však může zvyšovat dle vlastností a chování mletého materiálu.
Technické údaje
| Pracovní princip | ráz + tření mlecích koulí na stěnu misky |
|---|---|
| Mlecí princip | planetový pohyb mlecích misek |
| Optimální typ vzorků | tvrdý, středně tvrdý, měkký, křehký, houževnatý, vlhký |
| Mlecí nástroje | mlecí misky a mlecí kuličky |
| Materiál mlecích nástrojů | achát, sinterkorund, siliciumnitrid-syalon, zirkonoxid, tvrzená nerezová ocel, tvrdokov-wolframkarbid |
| Pracovní pozice | 4 |
| Velikost mlecích misek | 80, 250, 500 ml |
| Velikost mlecích kuliček | 0,1 - 40 mm |
| Max. vstupní velikost (závisí na mat.) | 10 mm |
| Min. množství vzorku | 10 ml |
| Max. množství vzorku | 10 - 450 ml |
| Konečná jemnost | < 1 µm |
| Doba mletí | 4 min. |
| Mlecí proces | suchý/mokrý |
| Mletí v inertním plynu | ano |
| Při přehřátí motoru se aktivuje tepelný vypínač | ano, mlýn se zastaví |
| Nastavitelný počet otáček (hlavní disk) | 50 - 400 rpm |
| Poměr otáčení | 1 : -2,19 |
| Programovatelný | ano |
| Nastavitelný čas mletí | ano - sekundy/minuty/ hodiny |
| Možnost nastavení přerušovaní mletí v programu | ano - funkce PAUSE |
| Možnost nastavení směru otáček v programu | ano – funkce REVERSE |
| Při přetížení mlýnku se automaticky sníží rychlost mletí | ano – funkce OVERLOAD |

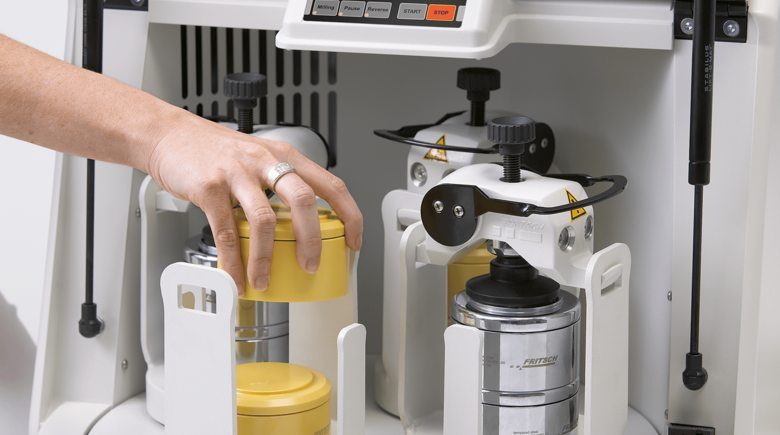

| Bezpečnostní uzamknutí misky v pozici | ano - Safe-Lock |
| Elektro specifikace | 200-240 V/1~, 50 – 60 Hz, 1730 Watt |
| Hmotnost | 120 kg |
| Rozměry | 58 x 67 x 57 cm |
Ceník
| Obj. číslo | Název | Cena bez DPH |
|---|---|---|
| 05.5020.00 | P - 5/4 Planetový kulový mlýnek čtyřpozicový, základní přístroj bez misek a kuliček |
520 210 Kč |
Příslušenství

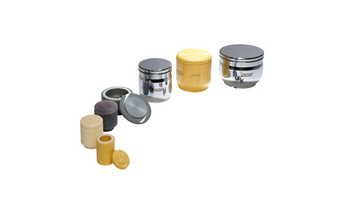

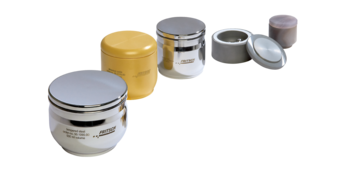

Mlecí misky 500 ml s víkem a těsněním
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.1055.00 | Mlecí miska 500 ml, achát s ocelovým pouzdrem | Na dotaz |
|
50.1060.00 | Mlecí miska 500 ml, sinterkorund- sintered corundum (99.7 % Al2O3) | 79 190 Kč |
|
50.1110.00 | Mlecí miska 500 ml, zirkonoxid | 135 780 Kč |
|
50.1090.00 | Mlecí miska 500 ml, tvrzená nerezová ocel | 56 460 Kč |
|
50.1310.00 | Mlecí miska 500 ml, siliciumnitrid- silicon nitride, s ocelovým pouzdrem | 148 740 Kč |
|
50.2661.20 | Náhradní těsnící kroužek PTFE pr. 121/110 mm, pro achátové misky objemu 500 ml | 140 Kč |
|
|
50.1010.20 | Náhradní těsnící kroužek PTFE pr. 110/101 mm, pro silicon nitride misky objemu 500 ml | 140 Kč |
|
|
50.1230.20 | Náhradní těsnící kroužek PTFE pr. 116/100 mm, pro všechny jiné misky objemu 500 ml | 140 Kč |
Mlecí misky 250 ml s víkem a těsněním
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.2055.00 | Mlecí miska 250 ml, achát s ocelovým pouzdrem | Na dotaz |
|
50.2060.00 | Mlecí miska 250 ml, sintered corundum (99.7 % Al2O3) | 55 190 Kč |
|
50.2110.00 | Mlecí miska 250 ml, zirconium oxide | 114 990 Kč |
|
50.2090.00 | Mlecí miska 250 ml, tvrzená nerezová ocel | 39 770 Kč |
|
50.2080.00 | Mlecí miska 250 ml, wolframkarbid tvrdokov, s ocelovým pouzdrem | 153 770 Kč |
|
50.2310.00 | Mlecí miska 250 ml, silicon nitride, s ocelovým pouzdrem | 64 640 Kč |
|
|
50.2011.20 | Náhradní těsnící kroužek PTFE 85/70 mm dia. pro achátové misky objemu 250 ml | 140 Kč |
|
|
50.2010.20 | Náhradní těsnící kroužek PTFE 85/76 mm dia. pro silicon nitride misky objemu 250 ml | 140 Kč |
|
|
50.2230.20 | Náhradní těsnící kroužek PTFE 90/75 mm dia. pro ostatní misky objemu 250 ml | 140 Kč |
Mlecí misky 80 ml s víkem a těsněním
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.4055.00 | Mlecí miska 80 ml, achát s ocelovým pouzdrem | Na dotaz |
|
50.4060.00 | Mlecí miska 80 ml, sinterkorund (99.7 % Al2O3) | 43 690 Kč |
|
50.4110.00 | Mlecí miska 80 ml, zirconoxid | 89 940 Kč |
|
50.4090.00 | Mlecí miska 80 ml, tvrzená nerezová ocel | 32 590 Kč |
|
50.4080.00 | Mlecí miska 80 ml, wolframkarbid, s ocelovým pouzdrem | 108 950 Kč |
|
50.4310.00 | Mlecí miska 80 ml, silicon nitride | 46 330 Kč |
|
|
50.2011.20 | Náhradní těsnící kroužek PTFE pr. 85/70 mm, pro achátové misky objemu 80 ml | 140 Kč |
|
|
50.4230.20 | Náhradní těsnící kroužek PTFE pr. 80/65 mm, pro všechny misky objemu 80 ml | 140 Kč |
|
90.1120.09 | Adapter pro mlecí misky objemu 80 ml | 6 160 Kč |
Mlecí misky objem 45 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.7050.00 | Mlecí miska 45 ml, achát | Na dotaz |
|
50.7060.00 | Mlecí miska 45 ml, sintered corundum (99.7 % Al2O3) | 33 670 Kč |
|
50.7110.00 | Mlecí miska 45 ml, zirconium oxide | 65 230 Kč |
|
50.7090.00 | Mlecí miska 45 ml, tvrzená nerezová ocel | 21 820 Kč |
|
50.7080.00 | Mlecí miska 45 ml, Wolframkarbid tvrdokov | 80 270 Kč |
|
50.7310.00 | Mlecí miska 45 ml, silicon nitride | 40 850 Kč |
|
|
50.7250.20 | Náhradní těsnící kroužek PTFE 50/40 mm pro všechny misky o objemu 45 ml | 140 Kč |
Mlecí misky objem 12 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.5050.00 | Mlecí miska 12 ml, achát | Na dotaz |
|
50.5060.00 | Mlecí miska 12 ml, sintered corundum (99.7 % Al2O3) | 24 730 Kč |
|
50.5110.00 | Mlecí miska 12 ml, zirconium oxide | 38 340 Kč |
|
50.5090.00 | Mlecí miska 12 ml, tvrzená nerezová ocel | 14 550 Kč |
|
50.5080.00 | Mlecí miska 12 ml, wolframkarbid tvrdokov | 45 520 Kč |
|
50.5310.00 | Mlecí miska 12 ml, silicon nitride | 29 050 Kč |
|
|
50.5250.20 | Náhradní těsnící kroužek PTFE 37/26 mm pro všechny misky o objemu 12 ml | 140 Kč |

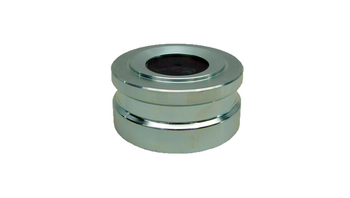

Adaptér pro misky 80, 45 a 12 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
|
90.1120.09 | Adaptér pro mlecí misky o objemu 12 ml, 45 ml, 80 ml pro P-5 a P-6 (nezbytné, pokud je v držáku mlecích misek pouze jedna mlecí miska o objemu 80 ml nebo pokud jsou do P-5 nebo P-6 vloženy mlecí misky o objemu 12 ml, resp. 45 ml) | 6 160 Kč |

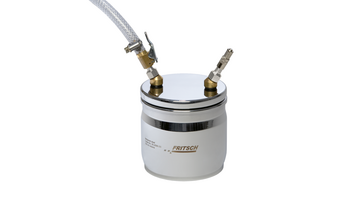

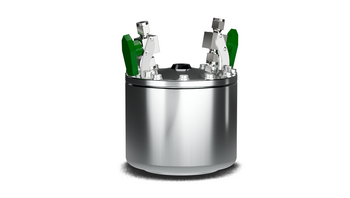

Víka s ventilem pro mlecí misky 500 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.8010.00 | Víko s ventilem pro misku 500 ml, achát s ocelovým pouzdrem | Na dotaz |
|
50.9100.00 | Víko s ventilem pro misku 500 ml, zirconium oxide | 52 680 Kč |
|
50.8400.00 | Víko s ventilem pro misku 500 ml, tvrzená nerezová ocel | 26 870 Kč |
|
50.9150.00 | Víko s ventilem pro misku 500 ml, silicon nitride s ocelovým pouzdrem | 51 540 Kč |
|
|
50.8013.16 | Náhradní těsnící kroužek vyroben z Vitonu pro víko s ventilem pro achátové misky objemu 500 ml | 410 Kč |
|
|
50.1230.16 | Náhradní těsnící kroužek vyroben z Vitonu pro víko s ventilem pro ostatní misky objemu 500 ml | 170 Kč |
Víka s ventilem pro mlecí misky 250 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.8100.00 | Víko s ventilem pro misku 250 ml, achát s ocelovým pouzdrem | Na dotaz |
|
50.8950.00 | Víko s ventilem pro misku 250 ml, zirconium oxide | 52 790 Kč |
|
50.8500.00 | Víko s ventilem pro misku 250 ml, tvrzená nerezová ocel | 24 380 Kč |
|
50.8600.00 | Víko s ventilem pro misku 250 ml, wolframkarbid tvrdokov s ocelovým pouzdrem | 68 470 Kč |
|
50.8900.00 | Víko s ventilem pro misku 250 ml, silicon nitride s ocelovým pouzdrem | 35 510 Kč |
|
|
50.2011.16 | Těsnící kroužek vyroben z Vitonu pro víko s ventilem pro achátové misky objemu 250 ml | 170 Kč |
|
|
50.2010.16 | Těsnící kroužek vyroben z Vitonu pro víko s ventilem pro silicon nitride misky objemu 250ml | 170 Kč |
|
|
50.2230.16 | Těsnící kroužek vyroben z Vitonu pro víko s ventilem pro ostatní misky objemu 250 ml | 170 Kč |
Víka s ventilem pro mlecí misky 80 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.8100.00 | Víko s ventilem pro misku 80 ml, achát s ocelovým pouzdrem | Na dotaz |
|
50.8840.00 | Víko s ventilem pro misku 80 ml, zirconium oxide | 49 650 Kč |
|
50.8700.00 | Víko s ventilem pro misku 80 ml, tvrzená nerezová ocel | 24 540 Kč |
|
50.8880.00 | Víko s ventilem pro misku 80 ml, wolframkarbid tvrdokov, s ocelovým pouzdrem | 62 370 Kč |
|
|
50.2011.16 | Těsnící kroužek vyroben z Vitonu pro víko s ventilem pro achátové misky objemu 80 ml | 170 Kč |
|
|
50.4230.16 | Těsnící kroužek vyroben z Vitonu pro víko s ventilem pro ostatní misky objemu 80 ml | 170 Kč |
|

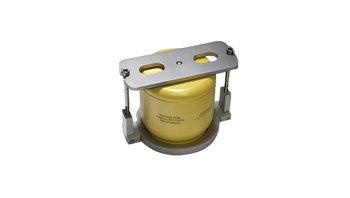

90.1400.00 | Uzamykatelný systém pro všechny misky objemu 500 ml, 250 ml, 80 ml | 27 490 Kč |

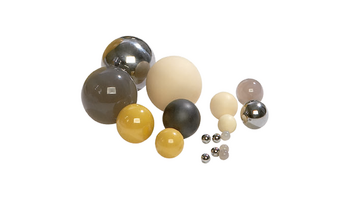

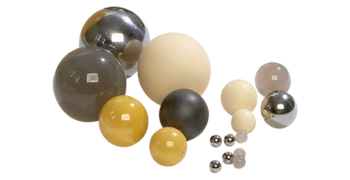

Mlecí kuličky pr. 40 mm pro mlecí misky 500 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0400.06 | Mlecí kulička pr. 40 mm, sintered corundum (99.7 % Al2O3) | 2 860 Kč |
|
55.0400.27 | Mlecí kulička pr. 40 mm, zirconium oxide | 9 990 Kč |
|
55.0400.09 | Mlecí kulička pr. 40 mm, tvrzená nerezová ocel | 760 Kč |
|
55.0400.31 | Mlecí kulička pr. 40 mm, silicon nitride | 16 090 Kč |
Mlecí kuličky pr. 30 mm pro mlecí misky 500 ml, 250 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0300.05 | Mlecí kulička pr. 30 mm, achát leštěný | 2 210 Kč |
|
55.0300.06 | Mlecí kulička pr. 30 mm, sintered corundum (99.7 % Al2O3) | 1 780 Kč |
|
55.0300.27 | Mlecí kulička pr. 30 mm, zirconium oxide | 4 860 Kč |
|
55.0300.09 | Mlecí kulička pr. 30 mm, tvrzená nerezová ocel | 380 Kč |
|
55.0300.08 | Mlecí kulička pr. 30 mm, wolframkarbid tvrdokov | 10 640 Kč |
|
55.0300.31 | Mlecí kulička pr. 30 mm, silicon nitride | 8 560 Kč |
Mlecí kuličky pr. 20 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml, 80 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0200.05 | Mlecí kulička pr. 20 mm, achát leštěný | 950 Kč |
|
55.0200.06 | Mlecí kulička pr. 20 mm, sintered corundum (99.7 % Al2O3) | 1 110 Kč |
|
55.0200.27 | Mlecí kulička pr. 20 mm, zirconium oxide | 2 730 Kč |
|
55.0200.09 | Mlecí kulička pr. 20 mm, tvrzená nerezová ocel | 150 Kč |
|
55.0200.08 | Mlecí kulička pr. 20 mm, wolframkarbid tvrdokov | 3 940 Kč |
|
55.0200.31 | Mlecí kulička pr. 20 mm, silicon nitride | 2 540 Kč |
Mlecí kuličky pr. 15 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml, 80 ml, 45 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0150.05 | Mlecí kulička pr. 15 mm, achát leštěný | 650 Kč |
|
55.0150.06 | Mlecí kulička pr. 15 mm, sintered corundum (99.7 % Al2O3) | 1 080 Kč |
|
55.0150.27 | Mlecí kulička pr. 15 mm, zirconium oxide | 2 320 Kč |
|
55.0150.09 | Mlecí kulička pr. 15 mm, tvrzená nerezová ocel | 120 Kč |
|
55.0150.08 | Mlecí kulička pr. 15 mm, wolframkarbid tvrdokov | 2 810 Kč |
|
55.0150.31 | Mlecí kulička pr. 15 mm, silicon nitride | 1 490 Kč |
Mlecí kuličky pr. 10 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml, 80 ml, 45 ml, 20 ml, 12 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0100.05 | Mlecí kulička pr. 10 mm, achát leštěný | 270 Kč |
|
55.0100.06 | Mlecí kulička pr. 10 mm, sintered corundum (99.7 % Al2O3) | 570 Kč |
|
55.0100.27 | Mlecí kulička pr. 10 mm, zirconium oxide | 1 030 Kč |
|
55.0100.09 | Mlecí kulička pr. 10 mm, tvrzená nerezová ocel | 60 Kč |
|
55.0100.08 | Mlecí kulička pr. 10 mm, wolframkarbid tvrdokov | 1 000 Kč |
|
55.0100.31 | Mlecí kulička pr. 10 mm, silicon nitride | 510 Kč |
Mlecí kuličky pr. 5 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml, 80 ml, 45 ml, 20 ml, 12 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0050.05 | Mlecí kulička pr. 5 mm, achát leštěný (100 ks váha asi 17 g) | 160 Kč |
|
55.0050.06 | Mlecí kulička pr. 5 mm, sintered corundum (99.7 % Al2O3), (100 ks váha asi. 48 g) | 50 Kč |
|
55.0050.27 | Mlecí kulička pr. 5 mm, zirconium oxide (100 ks váha asi. 38 g) | 50 Kč |
|
55.0050.09 | Mlecí kulička pr. 5 mm, tvrzená nerezová ocel (100 ks váha asi. 52 g) | 40 Kč |
|
55.0050.08 | Mlecí kulička pr. 5 mm, wolframkarbid tvrdokov (100 ks váha asi. 97 g) | 220 Kč |
|
55.0050.31 | Mlecí kulička pr. 5 mm, silicon nitride, (100 ks váha asi. 48 g) | 120 Kč |
Mlecí kuličky menší než 3 mm (cena za balení po 100g) pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml, 80 ml, 45 ml, 20 ml, 12 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0030.27 | Mlecí kulička pr. 3 mm, zirkonoxid | 4 370 Kč |
|
55.0020.27 | Mlecí kulička pr. 2 mm, zirkonoxid | 4 370 Kč |
|
55.0015.27 | Mlecí kulička pr. 1,5 mm, zirkonoxid | 4 370 Kč |
|
55.0010.27 | Mlecí kulička pr. 1 mm, zirkonoxid | 4 370 Kč |
|
55.0005.27 | Mlecí kulička pr. 0,5 mm, zirkonoxid | 4 370 Kč |
|
55.0001.27 | Mlecí kulička pr. 0,1 mm, zirkonoxid | 9 750 Kč |
|
55.0030.09 | Mlecí kulička pr. 3 mm, tvrzená nerezová ocel | 2 590 Kč |
|
55.0010.09 | Mlecí kulička pr. 1 mm, tvrzená nerezová ocel | 9 370 Kč |
|
55.0030.08 | Mlecí kulička pr. 3 mm, wolframkarbid | 16 120 Kč |
|
55.0016.08 | Mlecí kulička pr. 1,6 mm, wolframkarbid | 16 120 Kč |
|
55.0006.08 | Mlecí kulička pr. 0,6 mm, wolframkarbid | 16 120 Kč |
Dokumentace
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

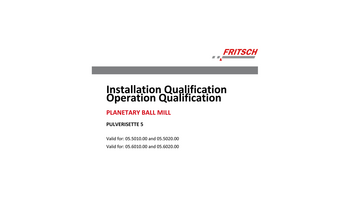

96.0220,00 | Certifikát IQ/OQ dokumentace | 12 720 Kč |

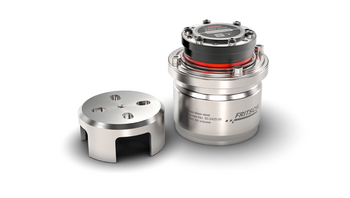

EASY GTM - systém měření tlaku a teploty plynu
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.2480.00 | Systém měření tlaku a teploty plynu včetně 250 ml mlecí misky z tvrzené nerezové oceli se speciálním víkem, vysílačem a samostatným přijímačem | 105 620 Kč |
|
50.2490.00 | Systém měření tlaku a teploty plynu včetně 500 ml mlecí misky z tvrzené nerezové oceli se speciálním víkem, vysílačem a samostatným přijímačem | 123 390 Kč |
