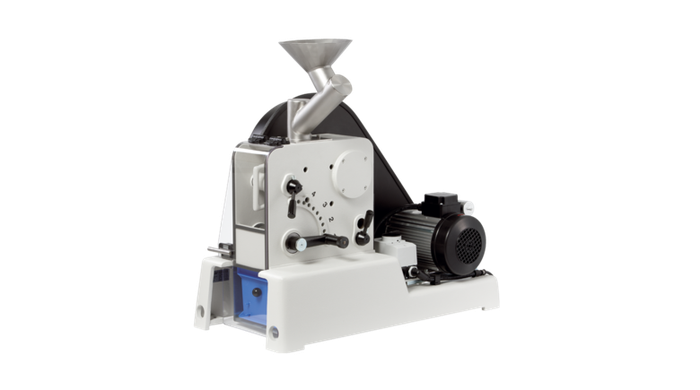

Drtič čelisťový P-1, model II

Výrobce: Fritsch GmbH Kód zboží: 01.7030.00

Kompaktní čelisťový drtič FRITSCH P-1 pro rychlé a efektivní vsádkové nebo kontinuální předdrcení velkých, tvrdých až měkkých křehkých materiálů – včetně slitin železa. Model II zpracuje vstupní materiál až 95 mm s průtokem až 200 kg/h.

488 800 Kč
Cena bez DPH

Kontakt

Žádost o nabídku

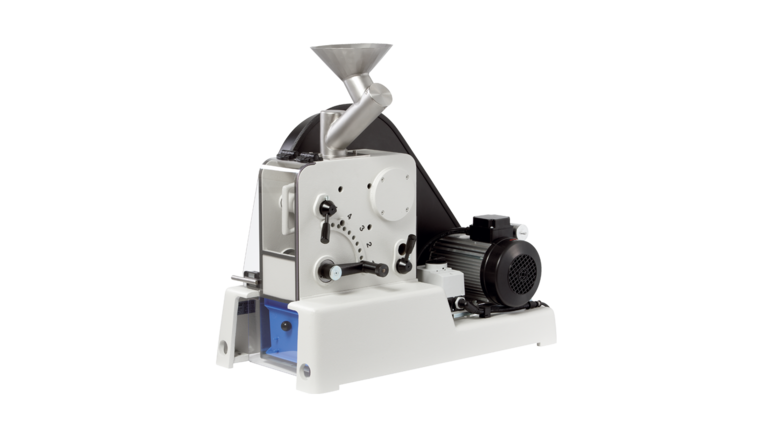

Kompaktní čelisťový drtič FRITSCH P-1 classic line je ideálním nástrojem pro rychlé a efektivní předdrcení tvrdých a velmi tvrdých křehkých materiálů – dávkově i kontinuálně. Ani slitiny železa pro něj nepředstavují problém. Pracovní mlecí díly jsou z různých druhů oceli, karbidu wolframu nebo oxidu zirkoničitého.

Model II je určen pro maximální velikost vstupního materiálu 95 mm a dosahuje maximálního kontinuálního průtoku až 200 kg/h v závislosti na materiálu a nastavení mezery.

Princip činnosti

Vzorek se rozmělňuje pod vysokým tlakem mezi jednou pevnou a jednou pohyblivou drticí čelistí v uzavřené mlecí komoře. Konečná jemnost se snadno nastavuje zvenčí pomocí 10stupňové nastavitelné mezery mezi drticími čelistmi. Rozdrcený vzorek automaticky padá dolů – do zásuvky při diskontinuálním drcení, skluzem do větší sběrné nádoby při nepřetržitém provozu, nebo přímo do mlýnu P-13 k dalšímu drcení.

Vlastnosti

Průtok až 200 kg/h, max. velikost vsázky 95 mm, konečná jemnost 1–15 mm
Obzvláště robustní tlustostěnné pouzdro ze šedé litiny
Drticí čelisti lze dvěma pohyby rychle vyjmout pro důkladné čištění
Bezprašný provoz díky připojení odsávacích systémů pro automatické odstraňování jemného prachu vznikajícího při drcení
Bezpečný provoz: uzavřená mlecí komora s ochranou proti zásahu do všech pohyblivých částí
10stupňová šířka mezery nastavitelná zvenčí
Přizpůsobitelná kinematika drticích čelistí pro vyšší konečnou jemnost nebo rychlé drcení v úzkém rozsahu velikosti částic
Dobře přístupná plnicí násypka, rychle a snadno se plní i větším množstvím vzorku a snadno se čistí
Plexisklový kryt pro pozorování procesu drcení
Jednoduché vyjmutí sběrné nádoby
Kombinovatelné s řadou P-13 classic line
Ocelové drticí čelisti s podélně drážkovaným povrchem pro vyšší podíl jemné frakce
Drticí čelisti a boční opěrné stěny z různých materiálů pro optimální přizpůsobení aplikaci – i pro předdrcení bez kontaminace chromem a kovy

Flexibilní kinematika

Perfektní přizpůsobení vzorku

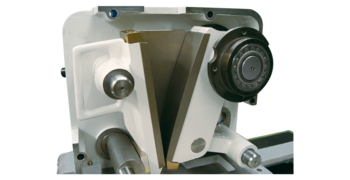

Kinematiku – tedy pohyb pohyblivé drticí čelisti vůči pevné – lze u čelisťového drtiče FRITSCH P-1 classic line snadno přizpůsobit drticím vlastnostem vzorku. Pro získání vzorku v úzkém rozsahu velikosti částic zvolte pohyb pohyblivé čelisti nahoru a dolů vzhledem k pevné, pro rychlé drcení zvolte téměř kruhový pohyb.

Zjednodušení práce

Bezpečná a bezprašná práce

Uzavřená mlecí komora s ochranou proti zásahu do všech pohyblivých částí zajišťuje bezpečný a bezprašný provoz. Integrované připojení usnadňuje kombinaci přístroje se systémem odsávání prachu pro automatické odstraňování jemného prachu vznikajícího během drcení. Odsávání prachu je užitečné i při čištění mlecích dílů.

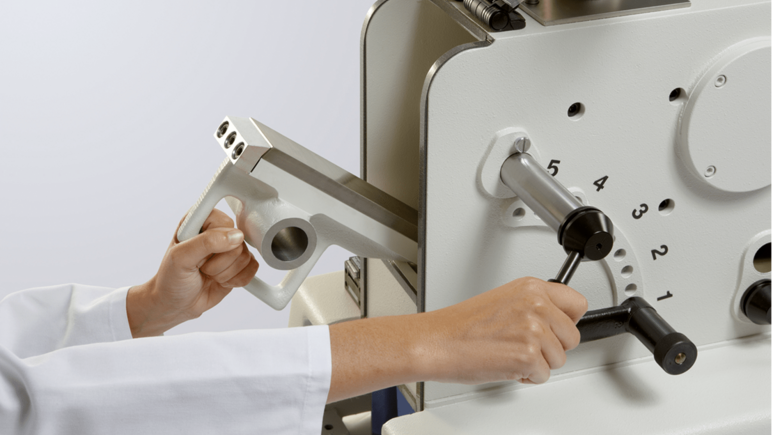

Snadné čištění

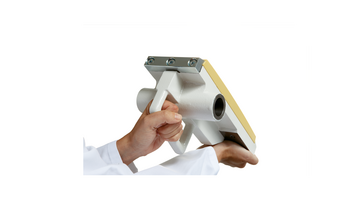

Pevné drticí čelisti se uvolní jednoduše a rychle, takže čelisťový drtič PULVERISETTE 1 classic line vyčistíte rychle a důkladně pouhými dvěma pohyby ruky. To nabízí účinnou ochranu před křížovou kontaminací vzorků.

Konstrukce plnicí násypky zajišťuje automatické dopravování materiálu do drticí komory, takže ucpání je prakticky vyloučeno.

Pohodlné nastavení mezery

Konečná jemnost se snadno nastavuje zvenčí pomocí 10stupňové nastavitelné šířky mezery mezi drticími čelistmi.

Vybavení a příslušenství

Čelisťový drtič P-1 classic line si můžete nakonfigurovat přesně podle své aplikace. Drticí čelisti a boční opěrné stěny jsou k dispozici v 6 různých materiálech, aby se zabránilo nežádoucí kontaminaci vzorku otěrem. Standardní verze je vybavena pevnými a pohyblivými drticími čelistmi a opěrnými stěnami z kalené oceli.

Předdrcení a jemné mletí v jednom kroku

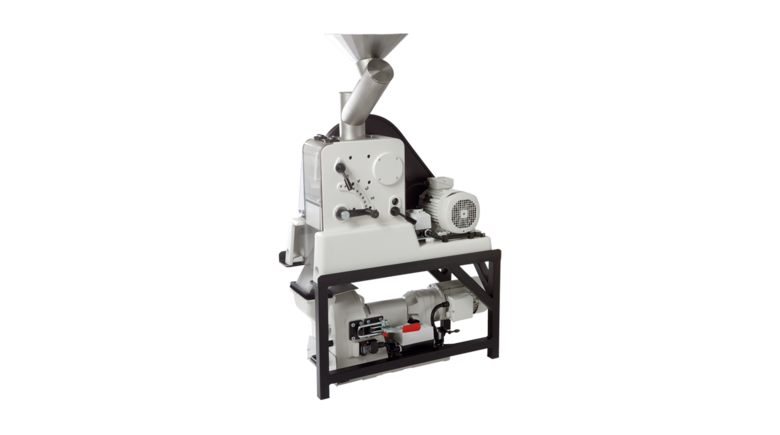

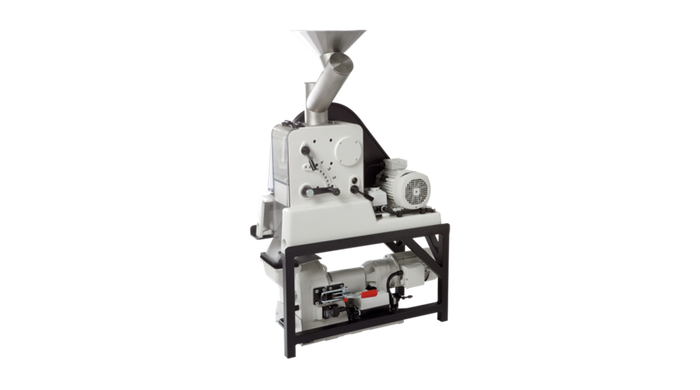

Pro rychlé a kontinuální předdrcení a jemné mletí, zejména velkého množství hrubého materiálu, je ideálním řešením kombinace čelisťového drtiče FRITSCH P-1 classic line a kotoučového mlýna FRITSCH P-13 classic line. Oba přístroje jsou společně namontované na stojanu a propojené žlabem a automaticky melou materiál od velikosti částic až 60 mm do konečné jemnosti až 100 μm – rychle, snadno a efektivně v jednom kroku.

Technické údaje

Pracovní princip	tlak
Optimální pro typy vzorků	velmi tvrdé, tvrdé, středně tvrdé, křehké materiály, abrazivní vzorky a bezkovové broušení
Řezné nástroje	pevné a pohyblivé drtící čelisti
Materiál řezných nástrojů	nerez ocel, tvrzená ocel, bez-chromová ocel, manganová ocel, wolframkarbid tvrdokov, zirkonoxid
Max. vstupní velikost	95 mm
Min. množství vzorku	20 ml
Max. množství vzorku	200 kg/hod.
Konečná jemnost	1 - 15 mm
Dávkování	dávkově/kontinuálně
Excentrický pohyb	308/min.
Elektro specifikace	400 V/3~, 50 Hz, 2600 Watt
Hmotnost	205 kg
Rozměry (š x h x v)	50 x 80 x 80 cm

Ceník

Obj. číslo	Název	Cena bez DPH
01.7030.00	P - 1, model II Přístroj včetně pevných a pohyblivých čelistí a postranní podpůrné stěny z tvrzené oceli	488 800 Kč

Ke stažení

Katalog p-1 Prospekt

Příslušenství

Drtící čelisti

Obj. číslo	Název	Cena bez DPH
43.3010.09	Pevná drtící čelist, tvrzená ocel	16 600 Kč
43.3020.09	Pohyblivá drtící čelist, tvrzená ocel	19 100 Kč
43.3030.10	Pevná drtící čelist, nerez ocel	20 400 Kč
43.3040.10	Pohyblivá drtící čelist, nerez ocel	24 300 Kč
43.3011.09	Pevná drtící čelist, bez-chromová ocel	21 700 Kč
43.3021.09	Pohyblivá drtící čelist, bez-chromová ocel	26 100 Kč
43.3130.23	Pevná drtící čelist, manganová ocel	18 000 Kč
43.3140.23	Pohyblivá drtící čelist, manganová ocel	19 300 Kč
43.3050.08	Pevná drtící čelist, wolframkarbid-tvrdokov	161 900 Kč
43.3060.08	Pohyblivá drtící čelist, wolframkarbid-tvrdokov	182 500 Kč
43.3100.27	Pevná drtící čelist, zirkonoxid	112 300 Kč
43.3110.27	Pohyblivá drtící čelist, zirkonoxid	131 800 Kč

Postranní podpůrné stěny (desky)

Obj. číslo	Název	Cena bez DPH
43.3070.09	1 pár z tvrzené oceli	67 000 Kč
43.3080.10	1 pár z nerez oceli	56 600 Kč
43.3071.09	1 pár z bez-chromové oceli	29 400 Kč
43.3090.08	1 pár z wolframkarbid-tvrdokov	325 400 Kč
43.3160.27	1 pár z zirkonoxidu	274 400 Kč

Doplňky pro bez-železné předemletí

Obrázek	Obj. číslo	Název	Cena bez DPH

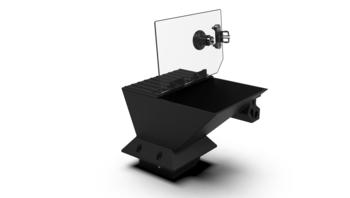

	01.7410.00	Násypka z PVC včetně upínacích pásů	28 400 Kč

Další příslušenství

Obj. číslo	Název	Cena bez DPH

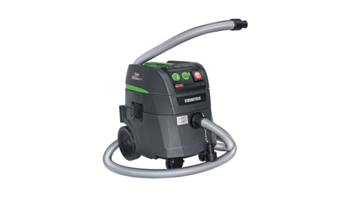

43.9070.00	Odsávací prachový systém (vysavač) pro 230 V/1~, 50-60 Hz, 1000 Watt	24 700 Kč
43.9055.00	Papírový filtrační pytlík pro výfukový systém (balení 5 ks)	3 100 Kč
43.9052.00	Plastový filtrační pytlík pro výfukový systém (balení 5 ks)	5 200 Kč
43.9051.00	Sada filtrů z polyesteru pro výfukový systém (balení = 2 kusy)	7 600 Kč

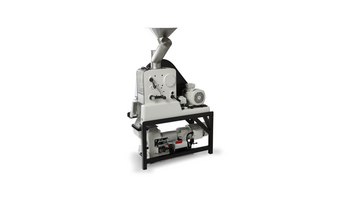

43.5100.00	Připevňovací police pro kombinované použití PULVERISETTE 1 s diskovým mlýnkem PULVERISETTE 13	67 700 Kč

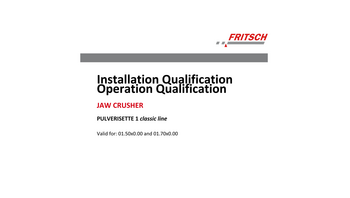

96.0270.00	IQ/OQ dokumentace, anglická verze (formát dotazníku)	13 000 Kč
