Drtič čelisťový P-1 model I

Výrobce: Fritsch GmbH Kód zboží: 01.5030.00

Kompaktní čelisťový drtič FRITSCH P-1 pro rychlé a efektivní vsádkové nebo kontinuální předdrcení velkých, tvrdých až měkkých křehkých materiálů – včetně slitin železa. Pracovní mlecí díly jsou z různých druhů oceli, karbidu wolframu nebo oxidu zirkoničitého.

450 200 Kč
Cena bez DPH

Kontakt

Žádost o nabídku

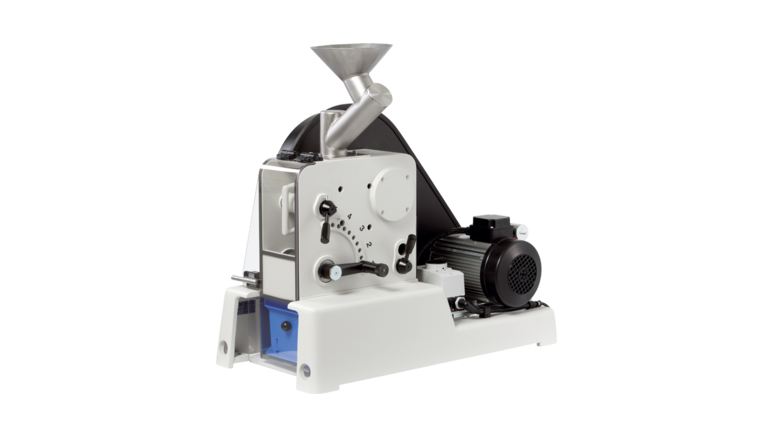

Kompaktní čelisťový drtič FRITSCH P-1 classic line je ideálním zařízením pro rychlé a účinné předdrcení tvrdých a velmi tvrdých křehkých materiálů – v dávkách i v nepřetržitém provozu. Ani slitiny železa pro něj nejsou problém.

Model I je určen pro maximální velikost vstupního materiálu 60 mm a dosahuje maximálního nepřetržitého výkonu až 140 kg/h v závislosti na materiálu a nastavení mezery.

Princip činnosti

Vzorek se rozmělňuje pod vysokým tlakem mezi jednou pevnou a jednou pohyblivou drticí čelistí v uzavřené mlecí komoře. Konečná jemnost se snadno nastavuje zvenčí pomocí 10stupňové nastavitelné mezery mezi drticími čelistmi. Rozdrcený vzorek automaticky padá dolů – do zásuvky při diskontinuálním drcení, skluzem do větší sběrné nádoby při nepřetržitém provozu, nebo přímo do mlýnu P-13 k dalšímu drcení.

Vlastnosti

Konečná jemnost 1–15 mm
Mimořádně rychlé a snadné čištění
Rychlé a snadné plnění
Drticí čelisti odnímatelné pouhými dvěma pohyby ruky
Drticí čelisti a boční opěrné stěny z různých materiálů pro optimální přizpůsobení aplikaci – i pro předdrcení bez kontaminace chromem a kovy
10stupňová šířka mezery nastavitelná zvenčí
Přizpůsobitelná kinematika drticích čelistí pro vyšší konečnou jemnost nebo rychlé drcení v úzkém rozmezí velikosti částic
Bezpečný provoz díky tlustostěnné skříni z šedé litiny a uzavřené drticí komoře s ochranou proti zásahu do všech pohyblivých částí
Bezprašný provoz díky připojení odsávacích systémů pro automatické odstraňování jemného prachu vznikajícího při drcení
Plexisklový kryt pro vizuální sledování procesu drcení
Snadné vyjmutí sběrné nádoby
Kombinovatelné s řadou P-13 classic line

Flexibilní kinematika

Perfektní přizpůsobení vzorku

Kinematiku – tedy pohyb pohyblivé drticí čelisti vůči pevné – lze u čelisťového drtiče FRITSCH P-1 classic line snadno přizpůsobit drticím vlastnostem vzorku. Pro získání vzorku v úzkém rozsahu velikosti částic zvolte pohyb pohyblivé čelisti nahoru a dolů vzhledem k pevné, pro rychlé drcení zvolte téměř kruhový pohyb.

Zjednodušení práce

Bezpečná a bezprašná práce

Uzavřená mlecí komora s ochranou proti zásahu do všech pohyblivých částí zajišťuje bezpečný a bezprašný provoz. Integrované připojení usnadňuje kombinaci přístroje se systémem odsávání prachu pro automatické odstraňování jemného prachu vznikajícího během drcení. Odsávání prachu je užitečné i při čištění mlecích dílů.

Snadné čištění

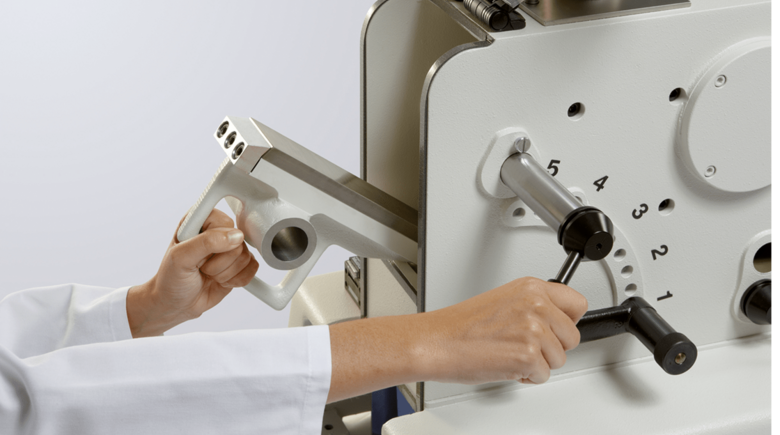

Pevné drticí čelisti se uvolní jednoduše a rychle, takže čelisťový drtič PULVERISETTE 1 classic line vyčistíte rychle a důkladně pouhými dvěma pohyby ruky. To nabízí účinnou ochranu před křížovou kontaminací vzorků.

Plnicí násypka je dobře přístupná, rychle a snadno se plní i větším množstvím vzorku a snadno se čistí. Její konstrukce zajišťuje automatické dopravování materiálu do drticí komory, takže ucpání je prakticky vyloučeno.

Pohodlné nastavení mezery

Konečná jemnost se snadno nastavuje zvenčí pomocí 10stupňové nastavitelné šířky mezery mezi drticími čelistmi.

Vybavení a příslušenství

Čelisťový drtič P-1 classic line si můžete nakonfigurovat přesně podle své aplikace. Drticí čelisti a boční opěrné stěny jsou k dispozici v 6 různých materiálech, aby se zabránilo nežádoucí kontaminaci vzorku otěrem. Standardní verze je vybavena pevnými a pohyblivými drticími čelistmi a opěrnými stěnami z kalené oceli.

Předdrcení a jemné mletí v jednom kroku

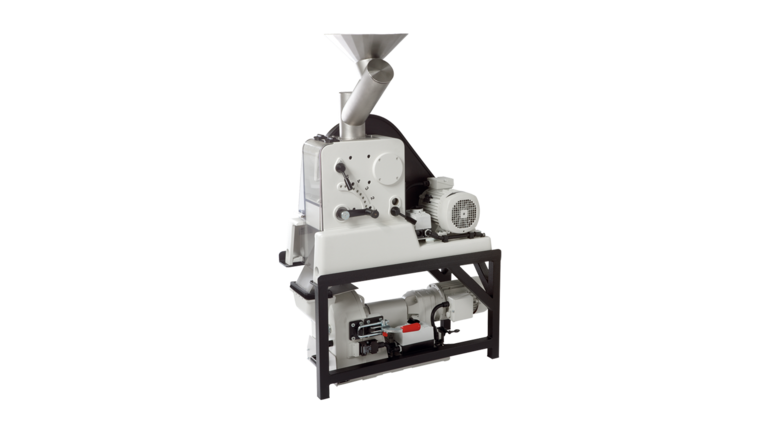

Pro rychlé a kontinuální předdrcení a jemné mletí, zejména velkého množství hrubého materiálu, je ideálním řešením kombinace čelisťového drtiče FRITSCH P-1 classic line a kotoučového mlýna FRITSCH P-13 classic line. Oba přístroje jsou společně namontované na stojanu a propojené žlabem a automaticky melou materiál od velikosti částic až 60 mm do konečné jemnosti až 100 μm – rychle, snadno a efektivně v jednom kroku.

Technické údaje

Pracovní princip	tlak
Optimální pro typy vzorků	velmi tvrdé, tvrdé, středně tvrdé, křehké materiály, abrazivní vzorky a bezkovové broušení
Řezné nástroje	pevné a pohyblivé drtící čelisti
Materiál řezných nástrojů	nerez ocel, tvrzená ocel, bez-chromová ocel, manganová ocel, wolframkarbid tvrdokov, zirkonoxid
Max. vstupní velikost	60 mm
Min. množství vzorku	20 ml
Max. množství vzorku	140 kg/hod.
Konečná jemnost	1 - 15 mm
Dávkování	dávkově/kontinuálně
Excentrický pohyb	308/min.
Elektro specifikace	400 V/3~, 50 Hz, 1340 Watt
Přístroj je dostupný i jiné elektro variantě	230 V/1~, 50 Hz, 1570 Watt - obj.č.: 01.5020.00
Hmotnost	177 kg
Rozměry (š x h x v)	40 x 80 x 80 cm

Ceník

Obj. číslo	Název	Cena bez DPH
01.5030.00	P - 1, model I Přístroj včetně pevných a pohyblivých čelistí a postranní podpůrné stěny z tvrzené oceli,	450 200 Kč

Ke stažení

Katalog p-1 Prospekt Katalog přístrojů Fritsch

Příslušenství

Drtící čelisti

Obj. číslo	Název	Cena bez DPH
43.0010.09	Pevná drtící čelist, tvrzená ocel	11 700 Kč
43.0020.09	Pohyblivá drtící čelist, tvrzená ocel	14 000 Kč
43.0030.10	Pevná drtící čelist, nerez ocel	13 800 Kč
43.0040.10	Pohyblivá drtící čelist, nerez ocel	15 400 Kč
43.0011.09	Pevná drtící čelist, bez-chromová ocel	17 000 Kč
43.0021.09	Pohyblivá drtící čelist, bez-chromová ocel	19 600 Kč
43.0130.23	Pevná drtící čelist, manganová ocel	11 800 Kč
43.0140.23	Pohyblivá drtící čelist, manganová ocel	12 200 Kč
43.0050.08	Pevná drtící čelist, wolframkarbid-tvrdokov	74 900 Kč
43.0060.08	Pohyblivá drtící čelist, wolframkarbid-tvrdokov	88 300 Kč
43.0100.27	Pevná drtící čelist, zirkonoxid	77 600 Kč
43.0110.27	Pohyblivá drtící čelist, zirkonoxid	93 700 Kč

Postranní podpůrné stěny (desky)

Obj. číslo	Název	Cena bez DPH
43.0070.09	1 pár z tvrzené oceli	52 500 Kč
43.0080.10	1 pár z nerez oceli	31 700 Kč
43.0071.09	1 pár z bez-chromové oceli	21 400 Kč
43.0090.08	1 pár z wolframkarbid-tvrdokov	228 800 Kč
43.0150.13	Postraní podpůrné stěny(desky), pár z hliníku	9 099 Kč
43.0160.27	1 pár z zirkonoxidu	264 700 Kč

Doplňky pro bez-železné předemletí

Obrázek	Obj. číslo	Název	Cena bez DPH
	01.5410.00	Násypka z PVC včetně upínacích pásů	28 100 Kč

Další příslušenství

Obj. číslo	Název	Cena bez DPH
43.9070.00	Odsávací prachový systém (vysavač) pro 230 V/1~, 50-60 Hz, 1000 Watt	24 700 Kč
43.9055.00	Papírový filtrační pytlík pro výfukový systém (balení 5 ks)	3 100 Kč
43.9052.00	Plastový filtrační pytlík pro výfukový systém (balení 5 ks)	5 200 Kč
43.9051.00	Sada filtrů z polyesteru pro výfukový systém (balení = 2 kusy)	7 600 Kč
43.5100.00	Připevňovací police pro kombinované použití PULVERISETTE 1 s diskovým mlýnkem PULVERISETTE 13	67 700 Kč
96.0270.00	IQ/OQ dokumentace, anglická verze (formát dotazníku)	13 000 Kč
