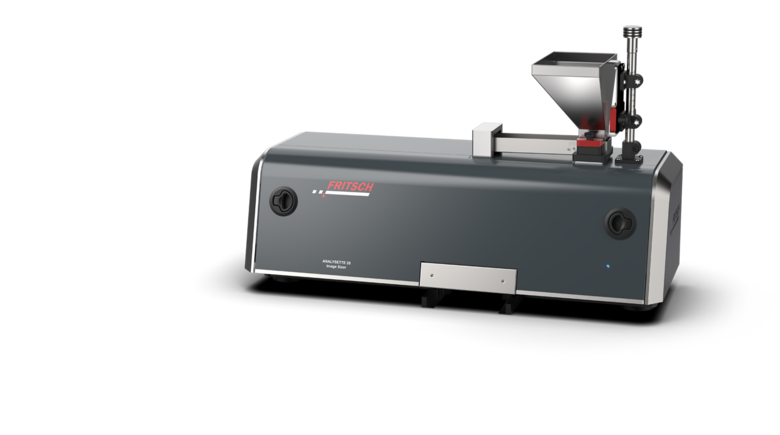

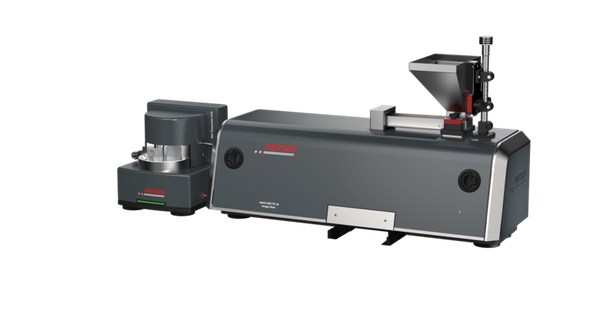

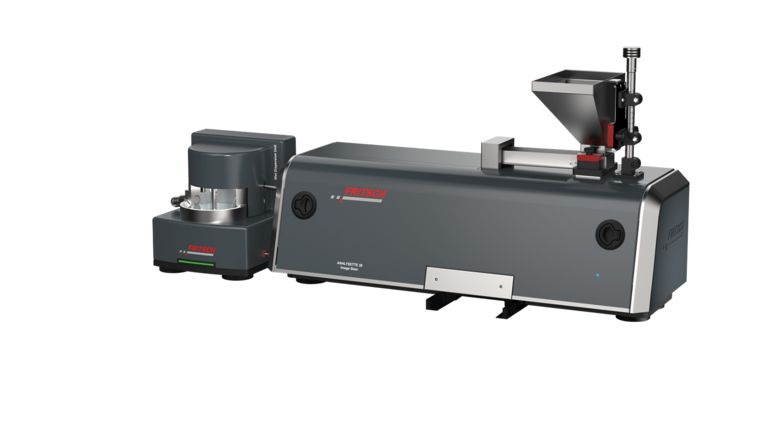

Analyzátor velikosti a tvaru částic A-28 - Image Sizer
Výrobce: Fritsch GmbH Kód zboží: 28.2000.00
Přístroj pro rychlou analýzu velikosti a tvaru částic prášků, sypkých látek, suspenzí a emulzí metodou dynamické obrazové analýzy.
Na dotaz
ANALYSETTE 28 ImageSizer je ideální přístroj pro všechny aplikace, které vyžadují přesné a reprodukovatelné měření velikosti a tvaru částic prášků a sypkých látek, stejně jako suspenzí a emulzí. Přístroj má integrovanou vysoce výkonnou 5megapixelovou kameru a 3 telecentrické objektivy.
Optický proces dynamické analýzy obrazu pokrývá široký rozsah měření a nabízí řadu parametrů tvaru a možností vyhodnocení velikosti částic. Měření trvá podle množství vzorku méně než 5 minut a výsledek je k dispozici okamžitě.
Hlavní přednosti
- Extra široký měřicí rozsah, individuálně nastavitelný
- Variabilní doba měření, pod 5 minut
- Vysoce výkonná kamera s telecentrickými objektivy
- Rychlé a jednoduché ovládání pomocí SOP
- Výkonný integrovaný software pro analýzu obrazu ISS
- Rozsáhlá knihovna pro morfologickou analýzu
- Užitečné nástroje pro spolehlivé sledování kvality
- Generátor protokolů pro individuální prezentaci výsledků
- Splňuje požadavky normy ISO 13322-2 pro dynamickou analýzu obrazu
Typické oblasti použití
Hnojiva, žáruvzdorné výrobky, sklo a keramika, uhlíkové produkty, katalyzátory, plasty, potraviny, kovy a rudy, farmaceutické produkty, saze a uhlí, soli, písek, abraziva a cementy.
Přístroj je vhodný pro rychlou a spolehlivou kontrolu kvality i pro výzkum a představuje snadnou a cenově dostupnou alternativu k prosévání.
Výkonná kamera a objektivy
Jedna kamera s rozlišením 5 megapixelů
S jedinou vysoce výkonnou průmyslovou kamerou pokrývá ANALYSETTE 28 ImageSizer extrémně široký rozsah měření a díky rozlišení 5 megapixelů zachytí i ty nejmenší částice. Na jednom snímku lze přímo zachytit, zobrazit, upravit a smazat velké i malé částice. Přímé připojení k počítači přes USB zajišťuje nejrychlejší možný přenos dat. Dobu měření lze nastavit podle požadovaného počtu snímků (až 75 snímků/s) nebo podle počtu měřených částic.
Odolné objektivy
Objektivy jsou optimalizovány pro průmyslové využití. Jednoduchá a odolná konstrukce s hermetickou ochranou proti prachu a vlhkosti zajišťuje přesné opto-mechanické nastavení a vysoký optický výkon.
Homogenní osvětlení
Extra silné LED osvětlení zaručuje rovnoměrné osvětlení celého obrazového pole. Dobu expozice lze flexibilně přizpůsobit vzorku a uložit do standardního operačního postupu (SOP).
Automatická analýza díky SOP
Software ANALYSETTE 28 ImageSizer obsahuje předdefinované standardní operační postupy (SOP) pro typické měřicí úlohy, což výrazně usnadňuje obsluhu. V SOP lze nastavit například parametry podavače, disperze a kamery. Vlastní SOP můžete vytvořit podle svých požadavků a kdykoli je načíst. Celý měřicí proces je tak volně konfigurovatelný a spolehlivě reprodukovatelný.
Dynamická analýza obrazu místo mikroskopu
Dynamická analýza obrazu nabízí všechny výhody mikroskopie, ale díky plně automatickému procesu se záznamem až 75 snímků za sekundu zachytí podstatně více částic. Místo jednoho snímku lze zaznamenat a vyhodnotit libovolný počet snímků a výsledek vidíte přímo, bez složitého vyhodnocování. Výsledky jsou tak rychlejší, reprezentativnější a přesnější.
Technické údaje
| Měření za sucha | Měření za mokra | |
| Rozsah měření | 20 µm – 20 mm | 5 µm – 3 mm |
| Množství vzorku | 10–100 g | 0,1–1 g |
| Objektivy (zvětšení / rozsah měření) | 0,157× / ~90 µm – 20 mm 0,35× / ~40 µm – 9 mm 0,735× / ~20 µm – 4,5 mm | 0,35× / ~20 µm – 3 mm 0,735× / ~10 µm – 2 mm 1,333× / ~5 µm – 1 mm |
| Měřicí pole (FoV) / hloubka ostrosti (DoF) | 53,8 × 45 mm / ~27 mm 24,1 × 20,2 mm / ~5 mm 11,5 × 9,62 mm / ~1,2 mm | 24,1 × 20,2 mm / ~5 mm 11,5 × 9,62 mm / ~1,2 mm 6,34 × 5,3 mm / ~0,5 mm |

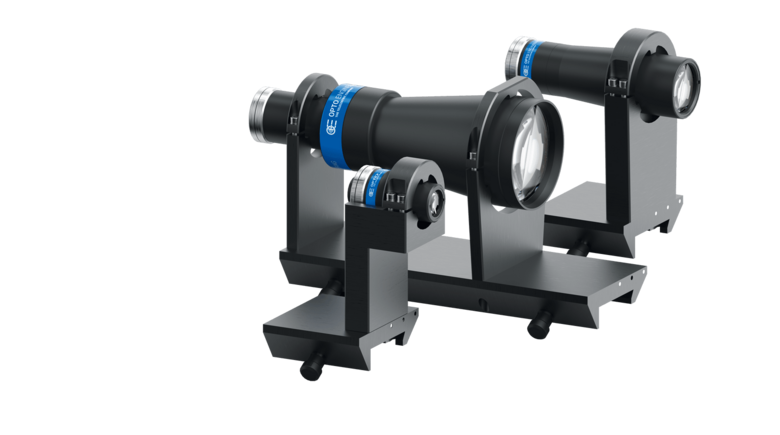

Pro měření za sucha i za mokra jsou k dispozici vždy 3 snadno vyměnitelné telecentrické objektivy.
Technické údaje
| Metoda analýzy | Dynamická obrazová analýza |
|---|---|
| Norma | ISO 13322-2 |
| Typ měření pro suchou analýzu | Měření prášků a sypkých hmot suchou cestou. |
| Typ měření pro mokrou analýzu | Měření suspenzí a emulzí mokrou cestou. |
| Hodnoty měření | Tvar a velikost částic |
| Kamera | 5 megapixel CMOS kamera, 2,448 x rozmezí 2,050 pixel, USB 3.0 |
| Čas měření | Menší než 5 minut |
| Rychlost měření | max. 75 snímků/s |
| Hodnocení | Rychlá analýza obrazu pro popis morfologie a stanovení velikosti částic. |
| Počítač | Nainstalovaný ISS software na kontrolu, nahrávání a vyhodnocování naměřených výsledků. |
| Požadavky na počítač | Standardní Windows PC s Intel Core Quad Core procesor nebo lepší, paměť nejméně 8 GB, primární jednotka: 256 GB SSD, sekundární jednotka: nejméně 1 TB HDD, USB 3,0, monitor s 1,920 x 1,0180 pixel nebo lepší, Windows 7 nebo vyšší (64 bit), PDF reader. |
| Elektro specifikace | 100 – 240 V/1~, 50 – 60 Hz, 60 Watt |
| Rozměr (šxdxh) | Měření za sucha:90 x 30 x 55 cm / měření za mokra: 120 x 60 x 84 cm |
| Hmotnost | Měření za sucha: 36,8 kg / měření za mokra: 58,8 kg |
Ceník
| Obj. číslo | Název | Cena bez DPH |
|---|---|---|
| 28.2000.00 | A - 28 Základní přístroj včetně počítače s nainstalovaným softwarem ISS. Objektivy nejsou součástí dodávky přístroje |
Na dotaz |
Příslušenství
Příslušenství pro měření za sucha - objektivy (čočka včetně stojanu, podavače a násypky)
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

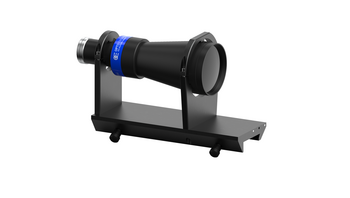

28.2060.00 | Telecentrická čočka zvětšení 0,157x s podavačem 50mm a nálevkou na vzorky 2000ml (měřící rozsah 90 µm – 20 mm, hloubka ostrosti ~27 mm) | Na dotaz |
|

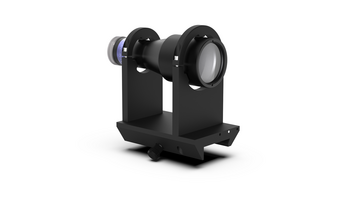

28.2070.00 | Telecentrická čočka zvětšení 0,243x s podavačem 50mm a nálevkou na vzorky 2000ml (měřící rozsah 60 µm – 14,5 mm, hloubka ostrosti ~11 mm) | Na dotaz |
|

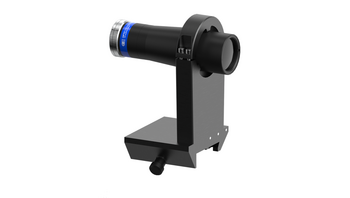

28.2061.00 | Telecentrická čočka zvětšení 0,35x s podavačem 20mm a nálevkou na vzorky 250ml (měřící rozsah 40 µm – 9 mm, hloubka ostrosti ~5 mm) | Na dotaz |
|

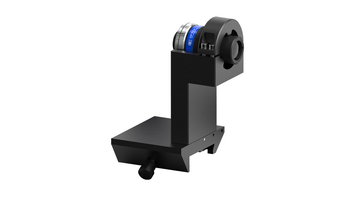

28.2062.00 | Telecentrická čočka zvětšení 0,735x s podavačem 20mm a nálevkou na vzorky 250ml (měřící rozsah 20 µm – 4,5 mm, hloubka ostrosti ~1,2 mm) | Na dotaz |
Příslušenství pro měření za mokra
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

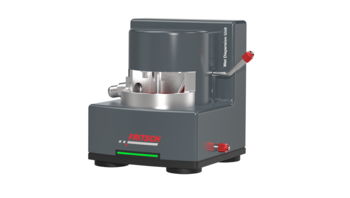

28.2600.00 | Dispergační jednotka pro měření za mokra, 150-500ml | Na dotaz |
|
28.2700.00 | Dispergační jednotka EXTENDED pro měření za mokra, 150-500ml, vhodná pro extrémně agresivní kapaliny | Na dotaz |
|

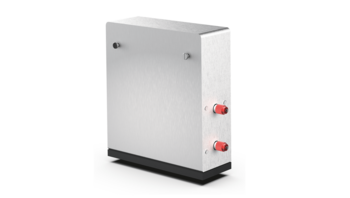

22.9270.00 | Ultrazvukový box Pro ultrazvukovou dispergaci s nastavitelný výkonem, max. 50Watt | Na dotaz |
|

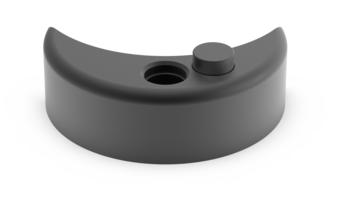

22.9515.00 | Kryt na lázeň | Na dotaz |
|
22.9290.00 | Čerpadlo (externí) pro plnění dispergační jednotky v případě, že není k dispozici vhodné připojení média | Na dotaz |
|
|
22.9170.00 | Membránové laboratorní čerpadlo (externí) pro plnění mokrých disperzních jednotek izopropanolem, pokud není k dispozici přípojka pro médium. (informujte se o odolnosti vůči jiným agresivním kapalinám | Na dotaz |
|
28.2017.00 | Telecentrická čočka se stojanem, zvětšení 0,35x (měřící rozsah 20 µm – 3000 µm, hloubka ostrosti ~5 mm) | Na dotaz |
|
28.2018.00 | Telecentrická čočka se stojanem, zvětšení 0,735x (měřící rozsah 10 µm – 2000 µm, hloubka ostrosti ~1,2 mm) | Na dotaz |
|
28.2501.00 | Telecentrická čočka se stojanem zvětšení 1,333x (měřící rozsah 5 µm – 1000 µm, hloubka ostrosti ~0,5 mm) | Na dotaz |
|
|
22.8566.26 | Měřící cela 4 mm pro průtokovou měřící celu | Na dotaz |
|
|
28.2615.84 | Standardní sada hadic pro mokrou disperzní jednotku 28.2600.00 | Na dotaz |
|
|
28.2616.84 | Standardní sada hadic pro mokrou disperzní jednotku 28.2600.00 v kombinaci s ultrazvukovým boxem | Na dotaz |
Příslušenství pro certifikovanou kalibraci
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

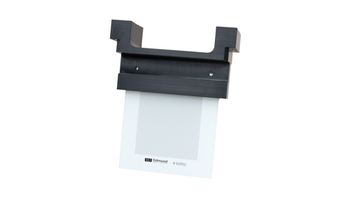

28.2224.00 | Kalibrační deska s tečkami 0,5mm, pro kalibraci Analysette 28 s telocentrickým objektivem (28.2060.00 nebo 28.2061.00) | Na dotaz |
|
28.2225.00 | Kalibrační deska s tečkami 0,125mm, pro kalibraci Analysette 28 s telocentrickým objektivem (28.2062.00) a objektivu pro dispergační jednotku pro měření za mokra. | Na dotaz |
|

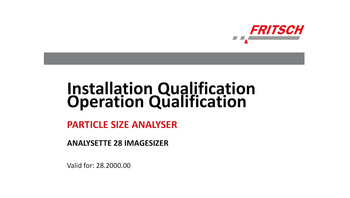

96.0090.00 | IQ/OQ dokumentace, anglická verze (formát dotazníku) bez standardů | Na dotaz |
