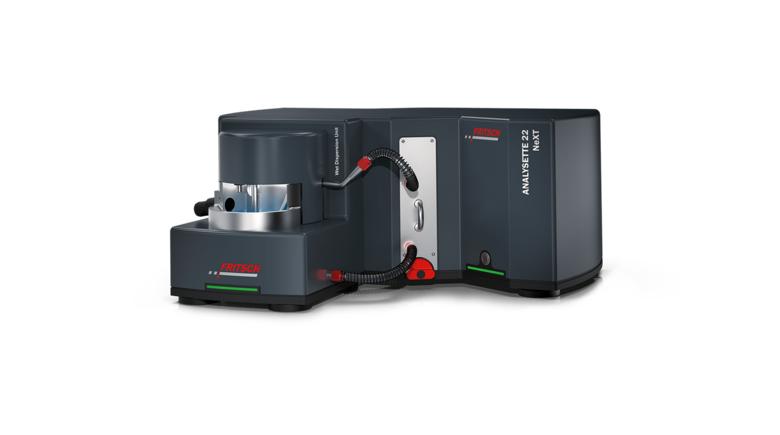

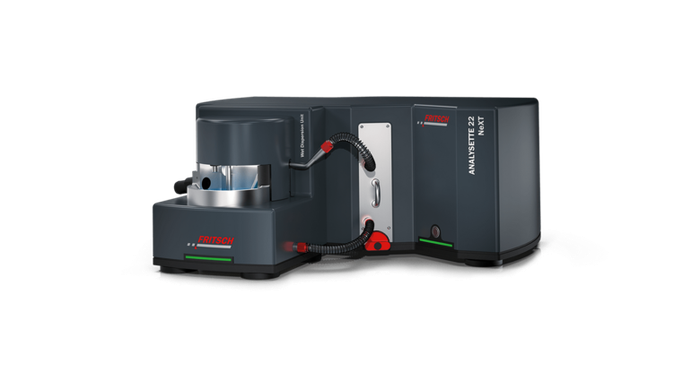

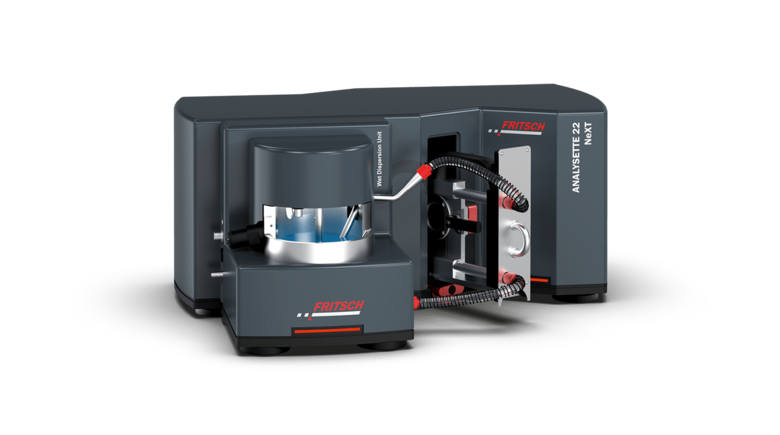

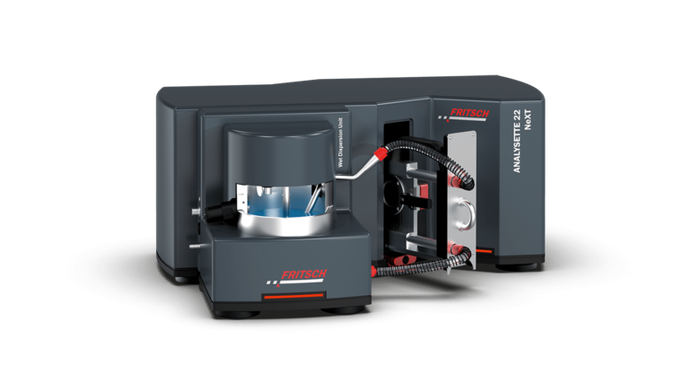

Laserový analyzátor A-22 NeXT
Výrobce: Fritsch GmbH Kód zboží: 22.90x0.00
Laserový analyzátor distribuce velikosti částic pracující na principu laserové difrakce (statický rozptyl světla, SLS).
Na dotaz

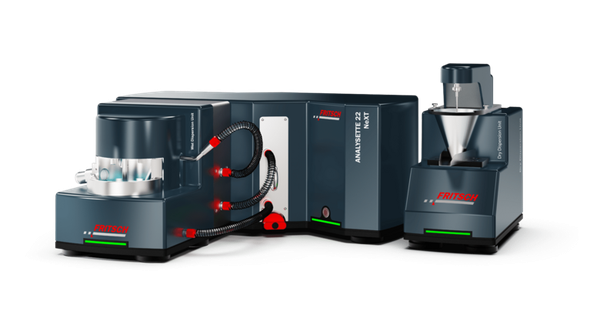

Automatická analýza velikosti částic až do nano- nebo mikrorozsahu – bezkonkurenčně jednoduchá a cenově dostupná. Zcela přepracovaný model ANALYSETTE 22 NeXT Nano nebo Micro s extra širokým měřicím rozsahem 0,01–3800 μm (Nano) nebo 0,5–1500 μm (Micro) přináší díky přídavnému detekčnímu systému maximální přesnost a citlivost i pro ty nejmenší částice.
Inteligentně inovovaná konstrukce činí přístroj ANALYSETTE 22 NeXT mimořádně kompaktním a prostorově úsporným. Doba měření u většiny vzorků nepřesahuje jednu minutu, a to včetně spolehlivého čištění beze zbytků. Kompletní vyhodnocení analýzy probíhá automaticky a přehledně uspořádané výsledky jsou viditelné přímo na obrazovce. Samozřejmostí je možnost uložení a vytištění protokolu přizpůsobeného vašim potřebám.
Hlavní přednosti
- Rozsah měření 0,01–3800 μm (Nano)
- Rozsah měření 0,5–1500 μm (Micro)
- Krátké doby měření, zvláště vysoká přesnost měření
- Konzistentní reprodukovatelnost, spolehlivá srovnatelnost
- Robustní konstrukce nenáročná na údržbu s malým počtem pohyblivých dílů
- Snadná obsluha, rychlé čištění beze zbytků
Požadavky na instalaci
Stlačený vzduch
Nutný externí přívod stlačeného vzduchu, kompresor není součástí dodávky. Stlačený vzduch nesmí obsahovat olej, vodu ani částice.
| Tlak | min. 5 bar |
| Množství vzduchu | min. 8 m³/h (100 l/min) |
Odsávání prachu
Nutné externí odsávání prachu, odsávání není součástí dodávky.
| Příkon | běžně 1000–1200 W |
| Průtok | 40 l/s |
| Podtlak | 200–250 hPa |
Dokonalá mokrá disperze
Pro většinu vzorků představuje mokrá disperze ideální metodu přípravy pro měření velikosti částic. Platí totiž, že každé měření velikosti částic je jen tak dobré, jako je disperze vzorku. Proto klademe na tento aspekt velký důraz a vkládáme do něj všechny naše zkušenosti. Výsledkem je výkonný, flexibilní a modulární systém mokré disperze.
Výkonné odstředivé čerpadlo s individuálně nastavitelnou rychlostí zajišťuje stabilní měření v disperzní jednotce ANALYSETTE 22 NeXT. Přepravuje i těžké částice a umožňuje rychlé a rovnoměrné rozložení vzorku v celém cirkulačním systému. Práci dále usnadňují standardní programy pro snadnou obsluhu, volně programovatelný proces disperze, obzvláště rychlé a efektivní automatické čištění a mnoho dalších výhod, které zároveň zajišťují kvalitu výsledků měření.

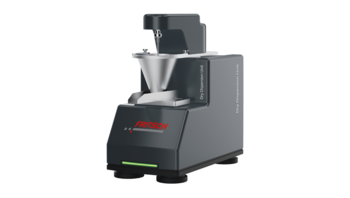

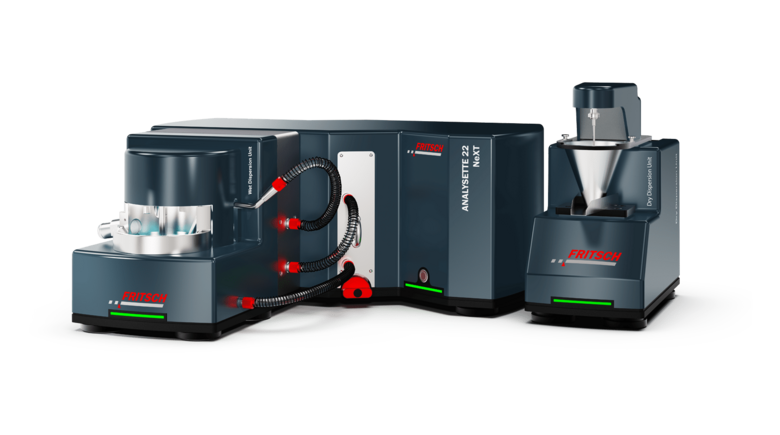

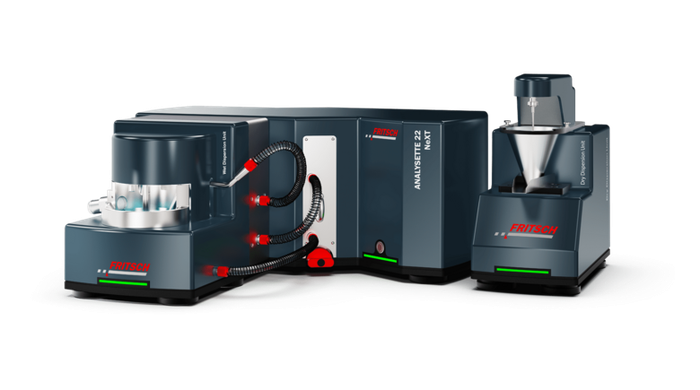

Spolehlivá suchá disperze
Rychlé měření práškových vzorků ve zrychleném proudu vzduchu
Suchá disperze je vhodná zejména pro ne příliš jemné, volně tekoucí materiály, které reagují s vodou nebo jinými kapalinami. Je určena pro objemy vzorků od méně než 1 cm³ do cca 300 cm³.
Ultrakompaktní jednotka pro suchou disperzi má výškově nastavitelný trychtýř a míchadlo z nerezové oceli, což zajišťuje optimální podávání přizpůsobené danému materiálu vzorku.
Všechny části, které přicházejí do styku se vzorkem, lze snadno demontovat, což zaručuje rychlé a snadné čištění. Měřicí celu přístroje ANALYSETTE 22 NeXT lze otevřít bez nářadí pomocí excentrického zámku. Čištění je velmi pohodlné díky snadno znovu nasaditelnému vnějšímu těsnění a také výměna skel měřicí cely je kdykoli zcela nekomplikovaná.
Princip suchého měření
Vzorek je dopravován vibračním podavačem přes vstupní trychtýř do suché měřicí cely, kde padá přímo do Venturiho trysky pracující s nastavitelným průtokem stlačeného vzduchu. Po průchodu tryskou se aglomeráty rozbijí a ihned poté se v laserovém paprsku změří distribuce velikosti částic.
Novinka: mokré měření nejmenších množství vzorků
Efektivní analýza s minimálním objemem vzorku

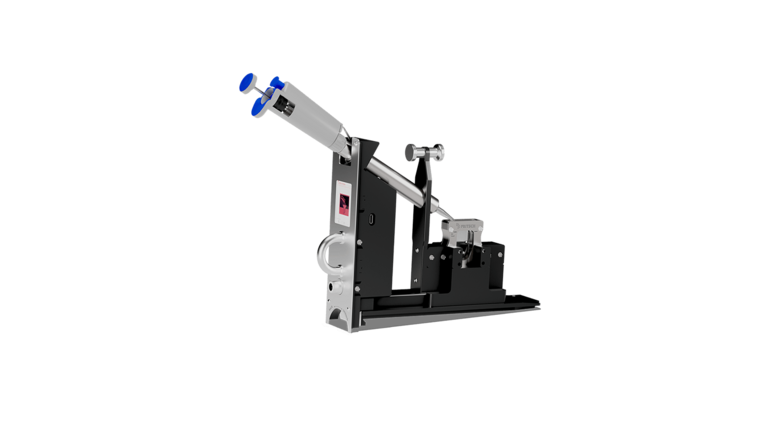

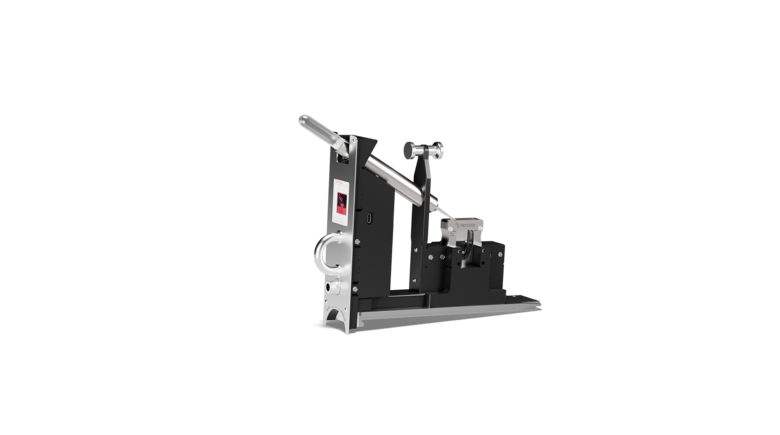

Analýza cenných nebo jen omezeně dostupných vzorků klade na měření částic zvláštní nároky. Nová kyveta A-22 NeXT umožňuje spolehlivou analýzu velikosti částic extrémně malých množství suspenzí nebo emulzí s použitím jen minimálního množství disperzní kapaliny. Je proto ideálním řešením všude tam, kde je materiál drahý nebo kde je nutné pracovat se složitými či nákladnými disperzními médii.
Díky otevřenému systému kapalin s nejmenším objemem umožňuje kyveta měření s pouhými několika miligramy nebo mililitry vzorku a disperzním objemem pouhých 7 až 8,5 ml. Výsledkem je vysoká reprodukovatelnost v celém rozsahu měření od 0,01 (0,5) do 250 µm.
Snadná práce s mokrou disperzní jednotkou FRITSCH
Efektivní oplachování bez ventilů
Bezventilové oplachování mokré disperzní jednotky FRITSCH využívá silný tlak čerpadla a dosahuje tak rychlého a důkladného vyčištění disperzního systému. Stačí jedno opláchnutí a můžete přejít přímo k dalšímu vzorku.
Snadno odnímatelný kryt
Kryt mokré disperzní jednotky FRITSCH lze velmi snadno odejmout. Celá disperzní lázeň je tak k čištění mnohem přístupnější než u srovnatelných přístrojů.
Disperzní lázeň bez mrtvých prostorů
K dispozici pouze u FRITSCH: první plně automatická mokrá disperzní jednotka, která k vyprázdnění systému nepotřebuje upínací ani rotační ventil. Je proto výrazně robustnější a prakticky bez opotřebení. Neobsahuje obtížně čistitelné mrtvé prostory, ve kterých by se mohly trvale usazovat nečistoty, ani těsnění, která by mohla kvůli jednotlivým částicím netěsnit.
Dobře viditelné hadice
Silikonové hadice s obzvláště hladkým vnitřním povrchem jsou jen málo náchylné k usazeninám a případné znečištění nebo ucpání je na nich ihned vidět. Díky praktickým převlečným maticím je lze snadno ručně odejmout a znovu nasadit bez nářadí.
Technické údaje dispergační jednotky pro měření za mokra
| Typ dispergační jednotky | Uzavřený systém cirkulace kapaliny |
| Objem kapaliny (suspenze) | 150–500 ml, nastavitelný |
| Radiální čerpadlo | S nastavitelnou rychlostí, 3,5 l/min |
| Materiály použité v cirkulačním systému | Vysoce kvalitní nerezová ocel 316L, PTFE, sklo BK7, Viton, hadice z LEZ SIL |
| Konverzní sada s extrémní chemickou odolností (volitelně) | Těsnění a průtoková deska z FFKM Kalrez®, hadice z LEZ SAN® |
| Charakteristiky materiálu vzorku | Pevné látky, suspenze, emulze; vzorky, které neaglomerují a nejsou rozpustné v disperzní kapalině; vzorky, které neplavou nebo nejsou lepivé (v závislosti na materiálu vzorku a velikosti částic) |
| Množství vzorku | Přibližně 10 mg (rozsah µm) až několik gramů (rozsah mm) v závislosti na materiálu vzorku a velikosti částic |
| Hmotnost | 16 kg |
| Rozměry (š × h × v) | 24,6 × 24,6 × 30 cm |

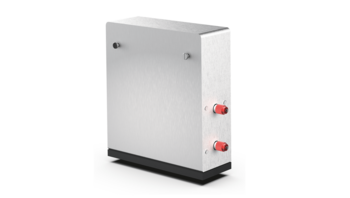

Technické údaje ultrazvukového boxu
| Výkon | Nastavitelný do 50 W |
| Materiály použité v cirkulačním systému | Vysoce kvalitní nerezová ocel 316L, Viton, hadice z LEZ SIL |
| Charakteristiky materiálu vzorku | Pevné látky, suspenze, emulze; vzorky, které aglomerují |
| Hmotnost | 6,2 kg |
| Rozměry (š × h × v) | 28,7 × 9 × 27,9 cm |
Technické údaje
| Analytická metoda | Statický rozptyl světla - světelná difrakce laserového paprsku |
|---|---|
| Typ analýzy | Měření velikosti částic za mokra. Měření pevných látek, suspenzí a emulzí. |
| Měřená hodnota | Velikost částic |
| Teorie-výpočet | Fraunhofer, Mie |
| Standard | ISO 13320 |
| Design optiky | Reverzní Fourier design |
| Laser | Zelený (λ = 520 nm, approx. 1 mW) |
| Zarovnání laserového paprsku (Alignement) | Automaticky |
| Třída laseru podle EN 60825 | Třída 1 |
| Detektor | Speciálně konstruovaný polovodičový detektor |
| Typický čas měření | 5 - 10 sekund - záznam hodnoty měření jednotlivého měření 1 minuta - celý měřicí cyklus |
| Vyhodnocení | Distribuce velikosti částic jako kumulativní křivka, sloupcový graf nebo ve formě tabulky |
| Hmotnost | 21,8 kg |
| Rozměry š x h x v | 67 x 35 x 32 cm |
Ceník
| Obj. číslo | Název | Cena bez DPH |
|---|---|---|
| 22.9000.00 | A - 22 micro - měřící rozsah: 0.5 – 1500 µm Dodávka obsahuje: měřící jednotku, USB rozhraní, Software MaS control – již předinstalovaný, výkonný počítač, monitor, klávesnici a myš. |
Na dotaz |
| 22.9040.00 | A - 22 Nano - měřící rozsah: 0.01 – 3800 µm Dodávka obsahuje: měřící jednotku, USB rozhraní, Software MaS control – již předinstalovaný, výkonný počítač, monitor, klávesnici a myš |
Na dotaz |
Příslušenství
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
22.9700.00 | CUVETTE - Vysoce kvalitní, chemicky odolná kyveta je ideální pro analýzu velikosti částic nejmenších množství vzorků a umožňuje přesné měření s minimálním použitím disperzní kapaliny, díky čemuž je ideální pro cenné nebo nákladné vzorky. Objem 7 až 8,5 ml. Ideální pro mokré měření nejmenších množství vzorku v rozsahu měření 0,01–250 µm (nano) nebo 0,5–250 µm (mikro). | Na dotaz |
Dispergační jednotky
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

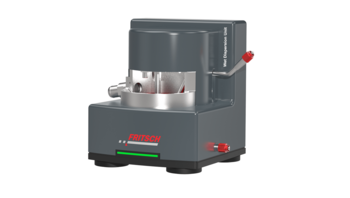

22.9200.00 | Dispergační jednotka pro měření za mokra Vhodná pro mnoho kapalin Automatická dispergace - Objem kapaliny 150-500 ml Vhodná pro kapaliny jako jsou voda, alkohol, organická rozpouštědla | Na dotaz |
|
22.9300.00 | Dispergační jednotka pro měření za sucha bez kompresoru a bez odsávání prachu. | Na dotaz |
|

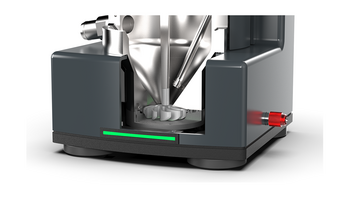

22.9400.00 | Dispergační jednotka OIL - automatická Objem kapaliny 150-500ml, vhodné pro disperzní kapaliny s dynamickou viskozitou do cca. 75 mPas, jako je slunečnicový olej | Na dotaz |
|
22.9125.00 | Box pro praktické uložení měřících cel | Na dotaz |
|
|
22.9287.00 | Sada pro rozšíření o extrémní chemickou odolnost pro dispergační jednotku-měření za mokra, skládající se z: těsnění, průtokové desky a hadic. | Na dotaz |
|
|
22.9288.00 | Sada pro rozšíření o extrémní chemickou odolnost pro dispergační jednotku-měření za mokra, skládající se z: těsnění, průtokové desky a hadic. | Na dotaz |
Ultrazvukový box, pH sonda
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
22.9270.00 | Ultrazvukový box - pro ultrazvukovou dispergaci s nastavitelný výkonem, max. 50Watt | Na dotaz |
|

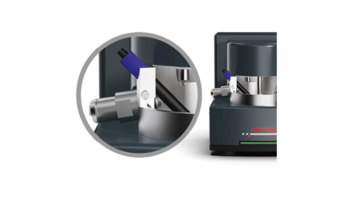

22.9500.00 | pH sonda - pro jednoduché, nepřetržité sledování hodnoty pH disperzní kapaliny | Na dotaz |
Příslušenství pro měření za sucha
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

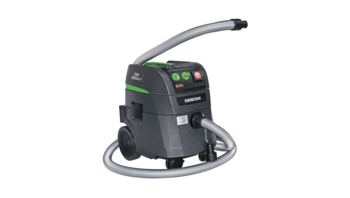

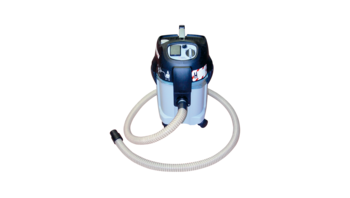

43.9070.00 | Výfukový systém, kategorie prachu "M" podle DIN EN 60335-2-69 pro 230 V/1~, 50/60 Hz, 1600 Watt | Na dotaz |
|
43.9060.00 | Výfukový systém s hadicí a ultra jemným filtrem, kategorie prachu ""H"" podle DIN EN 60335-2-69 pro 230 V/1~, 50-60 Hz, 1000 Watt" | Na dotaz |
|
|
22.2905.00 | Kompresor 230 V, 108 l/min oil-free | Na dotaz |
|
|
43.9055.00 | Fleecový filtrační sáček (balení = 5 kusů) pro výfukový systém 43.9070.001) | Na dotaz |
|
|
43.9052.00 | Plastový sáček (balení = 5 kusů) pro výfukový systém 43.9070.001) | Na dotaz |
|
|
43.9065.00 | Odpadní sáček (balení = 3 kusy) pro výfukový systém 43.9060.001) | Na dotaz |
|
|
43.9066.00 | Ultra jemný filtr pro výfukový systém 43.9060.001) | Na dotaz |
Příslušenství pro měření za mokra
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
|
22.9290.00 | Čerpadlo (externí) pro plnění dispergační jednotky v případě, že není k dispozici vhodné připojení média | Na dotaz |
|

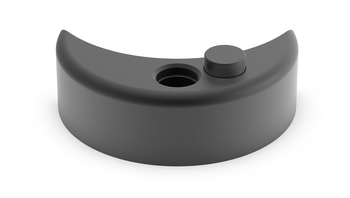

22.9515.00 | Kryt na lázeň | Na dotaz |
|
|
22.9170.00 | Membránové laboratorní čerpadlo (externí) pro plnění mokrých disperzních jednotek izopropanolem, pokud není k dispozici přípojka pro médium. (informujte se o odolnosti vůči jiným agresivním kapalinám | Na dotaz |
|
|
96.1010.00 | Správa uživatelských účtů a auditní stopa pro měření vlhkosti s MaS control | Na dotaz |

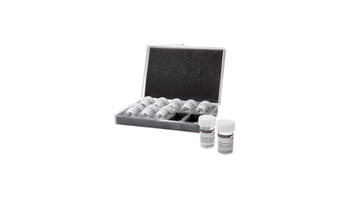

Certifikované referenční materiály a certifikáty dle ISO 13320
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
85.2230.00 | Test prášek pro suchou dispergaci, 50-350 µm (krabice s 10 single-shots 0.5 g) | Na dotaz |
|
85.2002.00 | Testovací set pro mokrou dispergaci, obsahuje: testovací prášek F-500 pro 0.5 - 50 µm (50 g), 3 single-shots prášky 10 - 100 µm (0.5 g), 3 single-shots testovací suspenze nano (přibliž. 200 nm)-(5 ml), 3 single-shots testovací suspenze 1 µm (5 ml), 3 single-shots testovací suspenze 10 µm (5 ml) | Na dotaz |
|
85.2220.00 | Test prášek pro mokrou dispergaci, 10-100 µm (krabice s 10 single-shots 0.5 g) | Na dotaz |
|
85.2240.00 | Test suspenze nano pro system check (krabice s 10 single-shots 5 ml) | Na dotaz |
|
85.2250.00 | Test suspenze 1 µm pro system check (krabice s 10 single-shots 5 ml) | Na dotaz |
|
85.2260.00 | Test suspenze 10 µm pro system check (krabice s 10 single-shots 5 ml | Na dotaz |
|
85.2110.00 | FRITSCH standard F- 70, 10 – 600micro pro suchou disp.(150g) | Na dotaz |
|
85.2100.00 | FRITSCH standard F- 500, 0,5 – 50micro pro mokrou disp.(50g) | Na dotaz |
Další příslušenství
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
| 96.0070.00 | IQ/OQ dokumentace, anglická verze (formát dotazníku) bez standardů | Na dotaz | |
|

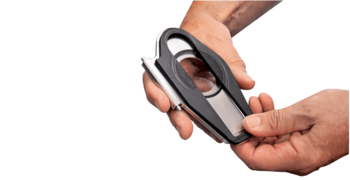

22.9355.00 | Měřící skleněné sklíčko 4.65 mm pro suché měření | Na dotaz |
|
22.9251.26 | Měřící skleněné sklíčko 4 mm pro měření za mokra | Na dotaz |
|
|
22.9263.84 | Standardní sada hadic pro mokrou disperzní jednotku 22.9200.00 | Na dotaz |
|
|
22.9264.84 | Standardní sada hadic pro mokrou disperzní jednotku 22.9200.00 v kombinaci s ultrazvukovým boxem | Na dotaz |
