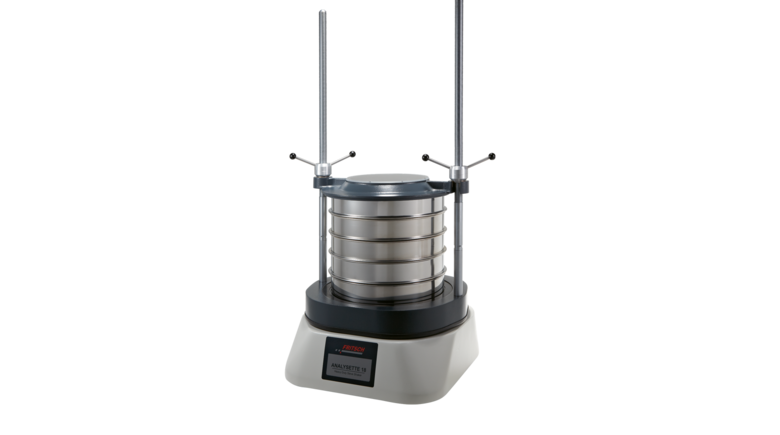

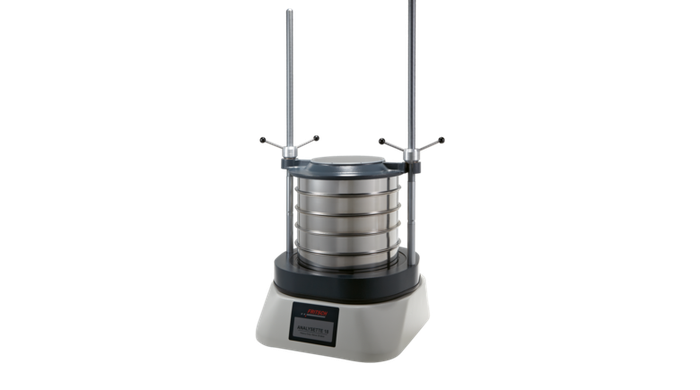

Sítovací zařízení A-18 - Prosévačka zátěžová
Výrobce: Fritsch GmbH Kód zboží: 18.3020.00
Prosévačka vhodná obzvláště pro prosévání většího množství vzorku a dělení hrubozrnných materiálů.
Jedná se o vibrační prosévačku upravenou a konstruovanou pro nosnost až 42 kg celkového zatížení prosévaného vzorku a sít. Sada sít o průměru až 45 cm tak umožňuje využití přístroje na kontrolu a analýzu velkého množství vzorku.
245 400 Kč
Cena bez DPH
Efektivní prosévání velkého množství
A-18 je robustní, vysoce výkonná analytická sítová třepačka od firmy FRITSCH. Dokáže bez námahy prosít až 15 kg materiálu o velikosti 20 μm až 125 mm. Trojrozměrný sítovací pohyb zajišťuje obzvláště rychlé výsledky prosévání bez nutnosti ručního prosévání a také optimální reprodukovatelnost.
A-18 se používá pro analýzu velikosti částic a porcování hrubozrnných materiálů. Maximální vstupní množství 15 kg prosévaného materiálu a sítové sady umožňuje použití i v poloprovozní výrobě nebo pro sériovou analýzu velkého množství.
Je obzvláště vhodná pro analýzu velikosti částic a porcování hrubozrnných materiálů suchým proséváním nebo mokrým proséváním s konverzní sadou.
PRACOVNÍ PRINCIP
A-18 je vysoce výkonná analytická sítová třepačka, která byla speciálně navržena pro zpracování velkého množství prosévaného materiálu. Záměrně se vyhýbá nevýhodám lehčích sítových třepaček, u kterých hmotnost vzorku a síta může někdy významně ovlivnit výsledky prosévání. Dva nevyvážené motory umístěné ve fázovém protilehlém směru pod přesně definovanými úhly vytvářejí optimální vibrace testovacích sít namontovaných na sítové desce. Po uplynutí doby prosévání jsou oba motory přesně zabrzděny.
Díky této konstrukci je prosévaný materiál urychlován nejen vertikálně, ale i horizontálně. Toto trojrozměrné prosévání zajišťuje trvalou změnu směru materiálu. To má za následek krátký čas prosévání a zvýšenou účinnost separace bez nutnosti ručního prosévání a optimální reprodukovatelnost.
VLASTNOSTI
Množství materiálu až 15 kg v rozsahu měření 20 µm - 125 mm.
Trojrozměrné prosévání pro rychlé výsledky prosévání bez nutnosti ručního prosévání, optimální reprodukovatelnost.
Konverzní sada pro mokré prosévání.
Univerzální podpěrná deska pro síta o průměru 300, 315, 350, 400, 450 mm (nutný adaptér pro síta o průměru 200 mm).
Automatická regulace amplitudy s kontinuálním měřením zrychlení celé sítové soustavy.
Ovládání dálkovým ovládáním přes samostatnou, praktickou ovládací jednotku.
Upevňovací systém TwinNut pro síta a upínací víko zajišťuje konstantní napínací tlak a stabilitu.
V jednom pracovním cyklu lze použít až 12 zkušebních sít (výška 65 mm) se spodní miskou a víkem.
Vícejazyčný program AUTOSIEVE pro au.tomatické vyhodnocení, monitorování a dokumentaci výsledků.
Síta lze kalibrovat dle normy ISO 9001
Robustní konstrukce pro náročné provozní podmínky.
Dva bezúdržbové nevyvážené motory.
Síta s velikostí ok od 20 µm do 125 mm dle normy ISO 3310-1, ASTM E-11-1995.
Software AUTOSIEVE
Pro automatické vyhodnocení výsledků prosévání
Vícejazyčný software AUTOSIEVE pro automatické vyhodnocení, jednoduché sledování a dokumentaci výsledků prosévání si můžete stáhnout na webových stránkách firmy Fritsch a nezávazně a zdarma testovat po dobu 90 dnů.
Stačí připojit analytickou váhu a poté zvážit síta před a po prosévání pomocí diferenciálního vážení. AUTOSIEVE se postará o zbytek. Software umožňuje jednoduché ukládání a vyhledávání závaží prázdných sít, a to jak jednotlivých sít, tak i kompletních sad sít.
VYBAVENÍ / PŘÍSLUŠENSTVÍ
Vše, co potřebujete k prosévání
Výkonná analytická sítovací třepačka A-18 se dodává včetně napínání, upínacího víka pro suché prosévání a softwaru AUTOSIEVE (90denní testovací verze zdarma), ale neobsahuje testovací síta ani sítovou misku, které jsou nabízeny v různých provedeních a je nutné je objednat jako příslušenství.
K dispozici je také sada pro konverzi na suché prosévání.
Technické údaje
| Metoda analýzy | prosévání |
|---|---|
| Prosévání | trojrozměrné |
| Rozsah pro suché třídění | 20 µm - 125 mm |
| Rozsah pro mokré třídění | 20 µm - 10 mm |
| Max. množství vzorku pro suché třídění | 15 kg |
| Max. množství vzorku pro mokré třídění | 100 - 1000 g |
| Doba prosévání - suché | 5 - 60 min. |
| Doba prosévání - mokré | 5 - 10 min. |
| Průměr sít | 300 mm, 315 mm, 350 mm, 400 mm, 450 mm |
| Max. hmotnost sít | 42 kg |
| Max. výška sít | 845 mm |
| Max. počet sít | 12 (výška 65 mm) |
| Amplituda | 0.1 - 2 mm |
| Kontrola amplitudy | automatická |
| Automatická sítová analýza s vyhodnocovacím softwarem AUTOSIEVE | ano |
| Kalibrace přístroje podle ISO 9001 | ano |
| Rozhraní (Interface) | ano |
| Přerušovaný režim | ano |
| Paměť pro 99 programů | ano |
| Elektro specifikace | 230 V/1~, 50-60 Hz, 200 Watt |
| Hmotnost | 135 kg |
| Rozměry (š x h x v) | 58 x 59 x 130 cm |
Ceník
| Obj. číslo | Název | Cena bez DPH |
|---|---|---|
| 18.3020.00 | A - 18 Horizontální sítový třídič, navážka do 15 kg včetně upínání a gumové podložky, víka na síta 40 mm, bez spodní misky a sít |
245 400 Kč |
Příslušenství
Příslušenství pro síta pr. 400 mm
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

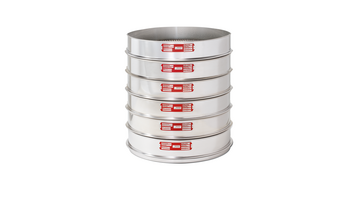

37.1000.01 | Spodní nerezová miska pro síta 400 mm pro prosev za sucha | 8 800 Kč |
|
37.1100.01 | Mezimiska nerez pro síta 400 mm | 16 500 Kč |
|

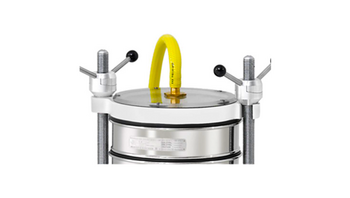

18.3048.00 | Sada pro mokré prosévání, pro síta 400 mm (obsahuje víko a spodní nádobu s odtokem) | 45 600 Kč |
|

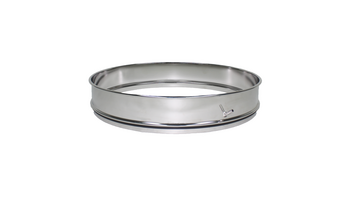

31.1350.02 | Ventilační kroužek pro mokré prosévání pro síta 400 mm | 11 800 Kč |
|
37.0010.16 | Náhradní kroužek NBR pro síta 400 mm | 500 Kč |
Další příslušenství
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
|
18.3051.00 | Polyamide adaptér pro síta 200 mm | 16 500 Kč |
|

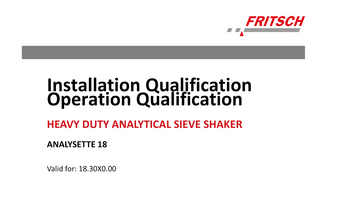

96.0420.00 | IQ/OQ documentation | 13 000 Kč |
|

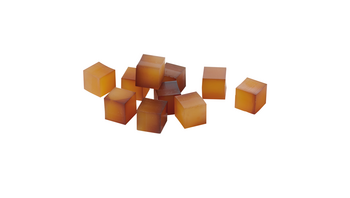

37.0200.16 | Pomůcka k prosévání 1 vulkollan cube (10 ks na jedno síto) | 100 Kč |
|

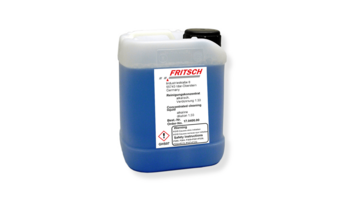

17.0400.00 | Koncentrovaný čistící roztok na síta, 2,5 l | 2 400 Kč |
|
03.2902.00 | Software Autosieve pro Windows | 20 700 Kč |

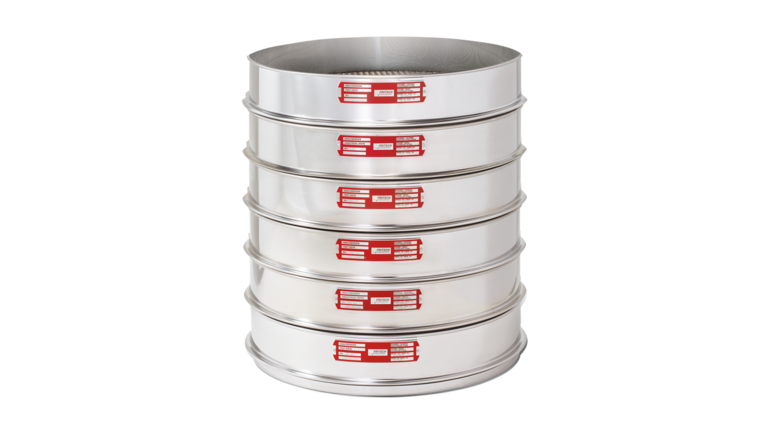

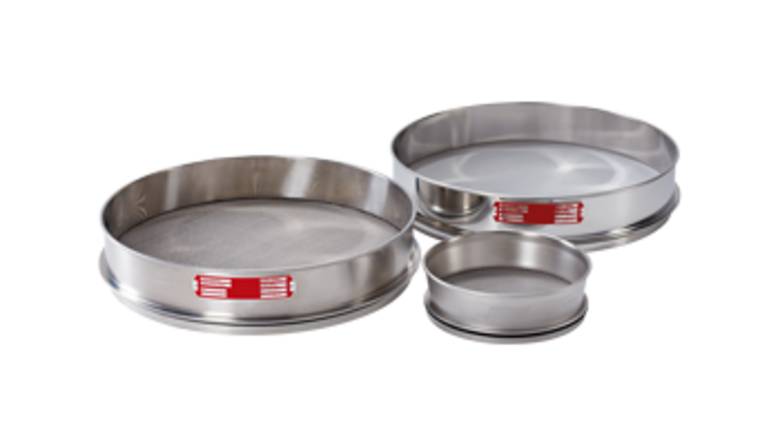

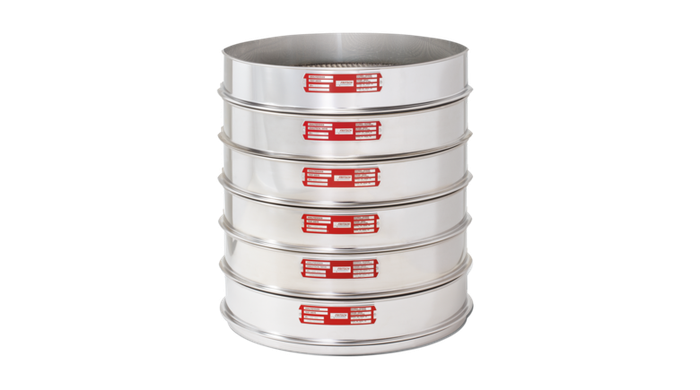

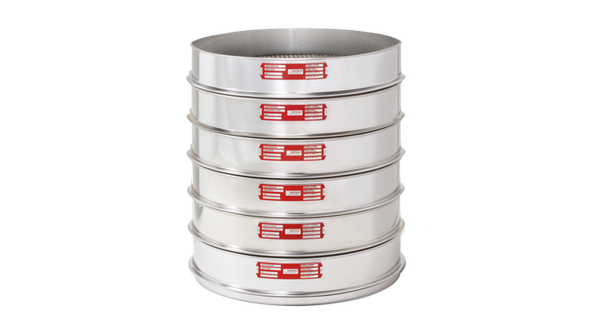

Síta průměr 400 mm, výška 65 mm, ISO 3310-1
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
34.0040.02 | Síto 125 mm, 400/65 mm | 14 300 Kč |
|
34.0050.02 | Síto 100 mm, 400/65 mm | 14 300 Kč |
|
34.0060.02 | Síto 90 mm, 400/65 mm | 14 300 Kč |
|
34.0000.02 | Síto 63 mm, 400/65 mm | 14 300 Kč |
|
34.0080.02 | Síto 45 mm, 400/65 mm | 14 300 Kč |
|
34.0100.02 | Síto 31,5 mm, 400/65 mm | 14 300 Kč |
|
34.0200.02 | Síto 25 mm, 400/65 mm | 14 300 Kč |
|
34.0300.02 | Síto 22,4 mm, 400/65 mm | 13 300 Kč |
|
34.0400.02 | Síto 20 mm, 400/65 mm | 13 300 Kč |
|
34.0600.02 | Síto 18 mm, 400/65 mm | 12 400 Kč |
|
34.0800.02 | Síto 16 mm, 400/65 mm | 12 400 Kč |
|
34.0900.02 | Síto 14 mm, 400/65 mm | 12 400 Kč |
|
34.1000.02 | Síto 12,5 mm, 400/65 mm | 12 400 Kč |
|
34.1100.02 | Síto 11,2 mm, 400/65 mm | 12 400 Kč |
|
34.1200.02 | Síto 10 mm, 400/65 mm | 11 700 Kč |
|
34.1300.02 | Síto 9 mm, 400/65 mm | 11 700 Kč |
|
34.1400.02 | Síto 8 mm, 400/65 mm | 11 700 Kč |
|
34.1500.02 | Síto 7,1 mm, 400/65 mm | 11 700 Kč |
|
34.1600.02 | Síto 6,3 mm, 400/65 mm | 11 700 Kč |
|
34.1700.02 | Síto 5,6 mm, 400/65 mm | 11 700 Kč |
|
34.1800.02 | Síto 5 mm, 400/65 mm | 11 700 Kč |
|
34.2000.02 | Síto 4 mm, 400/65 mm | 10 800 Kč |
|
34.2100.02 | Síto 3,55 mm, 400/65 mm | 10 800 Kč |
|
34.2200.02 | Síto 3,15 mm, 400/65 mm | 10 800 Kč |
|
34.2300.02 | Síto 2,8 mm, 400/65 mm | 10 800 Kč |
|
34.2400.02 | Síto 2,5 mm, 400/65 mm | 9 500 Kč |
|
34.2600.02 | Síto 2 mm, 400/65 mm | 9 500 Kč |
|
34.2700.02 | Síto 1,8 mm, 400/65 mm | 9 500 Kč |
|
34.2800.02 | Síto 1,6 mm, 400/65 mm | 9 500 Kč |
|
34.2900.02 | Síto 1,4 mm, 400/65 mm | 9 500 Kč |
|
34.3000.02 | Síto 1,25 mm, 400/65 mm | 9 500 Kč |
|
34.3100.02 | Síto 1,12 mm, 400/65 mm | 9 500 Kč |
|
34.3200.02 | Síto 1 mm, 400/65 mm | 9 500 Kč |
|
34.3300.02 | Síto 900 µm, 400/65 mm | 9 000 Kč |
|
34.3400.02 | Síto 800 µm, 400/65 mm | 9 000 Kč |
|
34.3450.02 | Síto 750 µm, 400/65 mm | 9 000 Kč |
|
34.3500.02 | Síto 710 µm, 400/65 mm | 9 000 Kč |
|
34.3600.02 | Síto 630 µm, 400/65 mm | 9 000 Kč |
|
34.3700.02 | Síto 560 µm, 400/65 mm | 9 000 Kč |
|
34.3800.02 | Síto 500 µm, 400/65 mm | 9 000 Kč |
|
34.3900.02 | Síto 450 µm, 400/65 mm | 9 000 Kč |
|
34.4000.02 | Síto 400 µm, 400/65 mm | 9 000 Kč |
|
34.4100.02 | Síto 355 µm, 400/65 mm | 9 000 Kč |
|
34.4200.02 | Síto 315 µm, 400/65 mm | 9 000 Kč |
|
34.4300.02 | Síto 280 µm, 400/65 mm | 9 000 Kč |
|
34.4400.02 | Síto 250 µm, 400/65 mm | 9 000 Kč |
|
34.4500.02 | Síto 224 µm, 400/65 mm | 9 000 Kč |
|
34.4600.02 | Síto 200 µm, 400/65 mm | 9 000 Kč |
|
34.4700.02 | Síto 180 µm, 400/65 mm | 9 000 Kč |
|
34.4800.02 | Síto 160 µm, 400/65 mm | 9 000 Kč |
|
34.4900.02 | Síto 140 µm, 400/65 mm | 9 000 Kč |
|
34.5000.02 | Síto 125 µm, 400/65 mm | 9 000 Kč |
|
34.5100.02 | Síto 112 µm, 400/65 mm | 9 000 Kč |
|
34.5200.02 | Síto 100 µm, 400/65 mm | 9 000 Kč |
|
34.5400.02 | Síto 90 µm, 400/65 mm | 10 000 Kč |
|
34.5600.02 | Síto 80 µm, 400/65 mm | 10 000 Kč |
|
34.5700.02 | Síto 75 µm, 400/65 mm | 10 000 Kč |
|
34.5800.02 | Síto 71 µm, 400/65 mm | 10 000 Kč |
|
34.6000.02 | Síto 63 µm, 400/65 mm | 10 000 Kč |
|
34.6100.02 | Síto 50 µm, 400/65 mm | 10 000 Kč |
|
34.6600.02 | Síto 45 µm, 400/65 mm | 10 000 Kč |
|
34.6800.02 | Síto 40 µm, 400/65 mm | 14 000 Kč |
|
34.6900.02 | Síto 32 µm, 400/65 mm | 21 800 Kč |
|
34.7000.02 | Síto 25 µm, 400/65 mm | 33 600 Kč |
